석유 및 가스 우물 압력 측정용 무선 압력 송신기

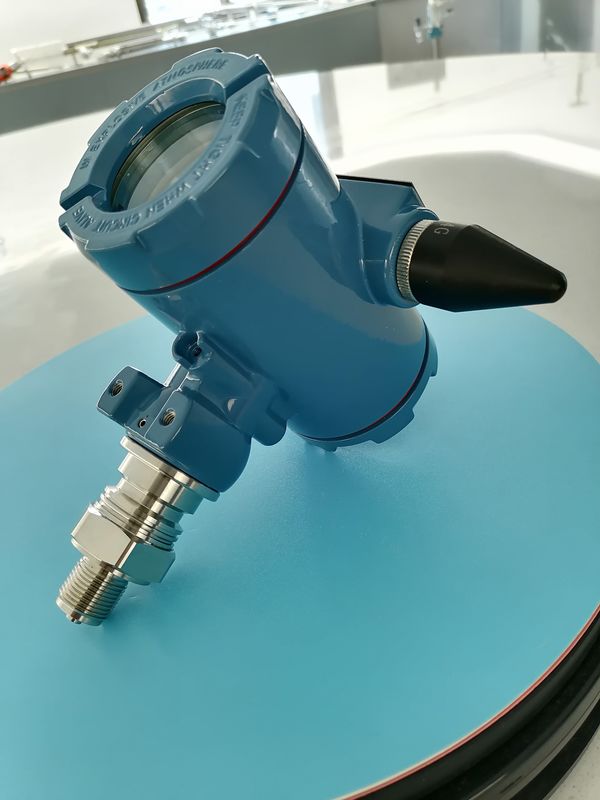

제품 이미지의 표현

무선 압력 송신기는 압력 데이터를 측정하고 전송하는 데 사용되는 장치입니다.그것은 원격 모니터링과 데이터 전송을 달성하기 위해 무선 통신 기술을 통해 수신 끝으로 압력 신호를 전송전통적인 유선 압력 송신기와 비교하면 무선 압력 송신기는 배선을 필요로하지 않으며 설치에 더 유연합니다.그리고 배선이 쉽지 않거나 모바일 장치가 사용되는 애플리케이션에 사용하기에 적합합니다..

무선 압력 송신기의 구성
1압력 센서: 측정 매체의 압력을 감지하고 전기 신호로 변환합니다.
2. **신호 처리 회로**: 전기 신호를 전송하기 위해 조건화하고 증폭합니다.
3. **무선 통신 모듈**: LoRa, Zigbee, NB-IoT, Wi-Fi 또는 블루투스 등 무선으로 처리 된 신호를 전송합니다.
4. **전력 시스템**: 보통 배터리로 전원을 공급하고, 태양 에너지 또는 다른 자체 전력 방식도 사용합니다.
5. **하우싱 및 보호**: 가혹한 산업 환경에 적응하기 위해 일반적으로 부식 저항성, 방수 및 폭발 방지 하우싱이 사용됩니다.

적용 시나리오
- **산업 자동화**: 공장 파이프 라인, 저장 탱크, 보일러 등의 압력 모니터링에 적합합니다.
- **유 및 가스 산업**: 석유 광장 및 가스 우물에서의 압력 측정에 사용됩니다.
- **물 처리 및 환경 보호**: 물 처리 장비와 파이프 라인 압력을 모니터링합니다.
- ** HVAC 시스템**: 에어컨 및 HVAC 시스템에서 압력 변화를 감지합니다.
- **지능농업**: 관개시스템의 수압을 모니터링합니다.

장점
- **유연한 설치 **: 배선이 필요하지 않아 설치 시간과 비용을 절감합니다.
- ** 간편한 유지보수 **: 배선 손상 또는 마모로 인한 수리를 줄이십시오.
- ** 원격 모니터링 **: 장거리 신호 전송을 지원하고 분산 모니터링에 적합합니다.
- ** 강한 적응력 **: 높은 온도, 높은 습도 또는 연화성 및 폭발성 상황과 같은 혹독한 환경에서 사용할 수 있습니다.

무선 압력 송신기는 센싱 기술과 무선 통신 기술을 결합함으로써 장비의 지능 수준을 향상시킵니다.특히 사물 산업 인터넷 (IIoT) 에서.

송신기 공정 파이프의 올바른 위치는 측정되는 매체에 달려 있습니다. 합리적인 설치 위치를 선택하려면 다음 사항을 고려해야합니다.
1) 부식성 또는 과열 된 매체는 송신기와 직접 접촉할 수 없습니다.

2) 압력 튜브 내부에 슬래그가 퇴적되는 것을 방지합니다.

3) 압력 튜브를 가능한 한 짧게 사용하십시오.

4) 두 압력 파이프의 수압 높이는 균형을 이루어야 합니다.

5) 압력 파이프는 작은 온도 경사 및 변동이있는 장소에 설치해야합니다.

가스의 압력을 측정할 때, 가스의 압력을 유발하는 파이프를 가공 파이프라인에 연결하여 수직 위로 또는 수직 위로 방향의 45° 이내에 설치해야 합니다.송신기는 가공 파이프 라인에 액체가 배출 될 수 있도록 측면 압력 포트 위에 설치되어야합니다.액체 압력을 측정 할 때 수평 방향으로 또는 수평 방향으로 45° 아래로 연결 된 압력 유도 파이프를 설치해야합니다.송신기는 가스가 프로세스 파이프 라인으로 배출 될 수 있도록 측면 압력 포트 아래에 설치됩니다.

사양

무선 압력 송신기의 설치 과정은 비교적 간단하고 유연하지만 측정 정확성과 통신 안정성을 보장하기 위해몇 가지 설치 지점에는 주의가 필요합니다.다음은 무선 압력 송신기의 설치 단계와 예방 조치입니다.

설치 단계

1. ** 설치 위치를 선택하세요**
- 설치 장소가 실제 측정 된 압력을 반영 할 수 있는지 확인하고 정면 또는 파이프 곡선을 피하십시오.
- 간섭이 없는 장소를 선택하고, 주파수 변환기, 라디오 송신기 등과 같은 강한 전자기 간섭원을 피하십시오.
- 신호가 수신자 쪽으로 원활하게 전달될 수 있는지 확인합니다. 장거리 전송을 위해 너무 많은 장애물이 없는지 확인하십시오.

2. ** 측정 매체를 연결합니다**
- 적당한 커넥터를 사용하여 송신기를 압력 파이프 또는 압력 인터페이스에 연결하십시오.
- 측정 정확성에 영향을 미치는 누출을 피하기 위해 인터페이스가 잘 밀폐되어 있는지 확인하십시오.
- 설치 중에 강한 진동이나 급격한 온도 변화에 직접 노출되는 것을 피하십시오.

3. **전력 공급 및 무선 통신 구성 **
- 배터리 전원 또는 외부 전원 공급을 확인하여 송신기가 충분한 전원 공급을 가지고 있는지 확인하십시오.
- 무선 통신 모듈을 구성하고 주파수, ID 주소, 데이터 전송 속도 등과 같은 통신 매개 변수를 설정합니다.통신 구성이 수신자와 일치하는지 확인합니다..
- 폭발성 요구 사항의 경우, 표준에 맞는 폭발성 배터리 또는 전원 공급 장치가 사용되도록하십시오.

4**신호 테스트**
- 설치가 완료되면 데이터를 수신단으로 정상적으로 전송할 수 있는지 확인하기 위해 신호 테스트를 수행합니다.
- 압력 송신기의 측정 정확성을 테스트하고 측정 요구 사항을 충족하도록 송신기를 캘리브레이트합니다.

5송신기를 고쳐
- 적당한 고정 브래킷이나 플랜지를 사용하여 송신기를 단단히 설치하여 느슨함을 피하십시오.
- 야외에 설치 할 필요가 있다면 바람과 비와 같은 자연 요인으로부터 장치를 보호하기 위해 보호 덮개를 사용하는 것이 좋습니다.

주의 사항

- ** 진동을 피하십시오 **: 큰 진동이있는 장소에 설치되면 진동 감소 패드를 추가하는 것과 같은 진동 감소 조치를 취해야합니다.
- ** 정기적 인 유지 관리 **: 장치의 배터리 전력을 확인하고 정기적으로 배터리를 교체하거나 충전하십시오.
- **보호 조치**: 가혹한 환경에서는 IP65 또는 그 이상의 방수 및 먼지 보호 수준과 같은 충분히 높은 수준의 보호 수준을 가진 송신기가 있는지 확인하십시오.
- ** 번개 보호 및 지상화 **: 번개가 자주 발생하는 지역에 설치 할 때 번개 보호 조치를 고려하고 착륙을 잘하십시오.
특별 행사 에 대한 설치 제안

- ** 높은 온도 또는 낮은 온도 환경 **: 높은 온도 또는 낮은 온도로 인해 장비의 손상을 피하기 위해 온도 범위에 적합한 송신기를 선택하십시오.
- **폭발성 환경**: 폭발성 무선 압력 송신기를 사용하여 폭발성 표준과 요구 사항을 준수하십시오.
- ** 해양 또는 부식성 환경**: 장비의 사용 수명을 연장하기 위해 부식 저항성 재료로 만든 송신기를 선택하십시오.

올바른 설치는 무선 압력 송신기의 측정 정확성과 데이터 전송 안정성을 보장하고 사용 수명을 연장 할 수 있습니다.

제품 유지
1지능형 송신기의 모든 연결은 마음대로 풀거나 해제할 수 없습니다.
2. 지능형 압력 송신기는 대막 및 기타 액세서리의 손상을 방지하기 위해 조심스럽게 배치하고 다루어야합니다. 손상되어 수리해야하는 경우,우리 회사로 돌려줘야지반환 할 때, 전송기의 대막을 보호하고 운송 중에 손상되지 않도록하십시오.전체 부품은 진동 방지 재료에 포장하고 우리 회사에 다시 배송.

포장 및 제품 완전성
1배고 할 때 포장지가 손상되지 않았는지 확인하고 송신기의 모델, 사양 및 주문 계약이 포장 목록에 따라 일치하는지 확인하십시오.무작위 액세서리가 완료되었는지 확인.
2. 차차 압력 / 압력 송신기 액세서리
● 사용 설명서 1 장
●제품 인증서의 1 복사본
●제품 공장 검사 데이터의 1 복사
●1 세트 플러그, 배선 플러그, 장착 브래킷 및 U 모양 카드 (선택)

포장 및 배달


FAQ
1질문: 적절한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
