| 원래 장소 | 중국 |
| 브랜드 이름 | BEITE |
| 인증 | CE ISO |
| 모델 번호 | RP-BP |

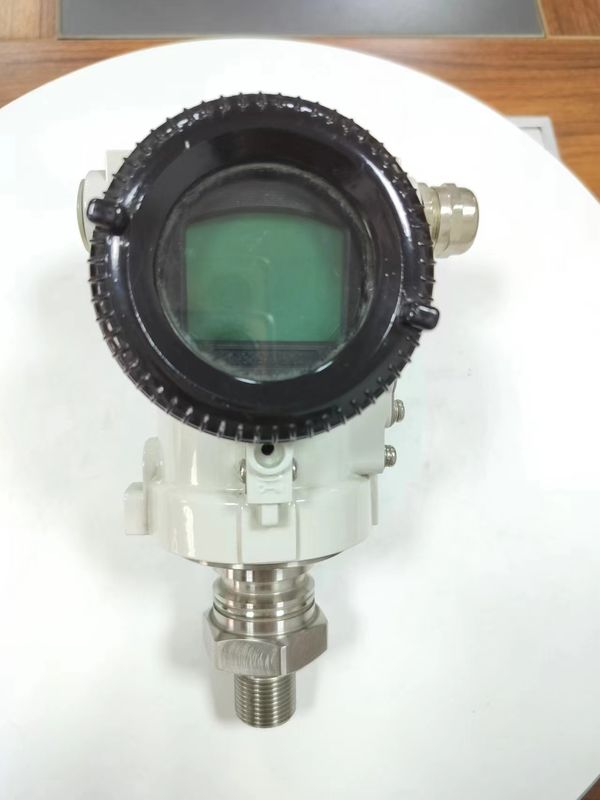

제품 이미지 표현
설명
우리 회사의 싱글 크리스탈 실리콘 시리즈 지능형 압력/차압 송신기를 이용해 주셔서 감사합니다.송신기는 회로 설계의 핵심 및 고급 디지털 격리 기술로 마이크로프로세서를 가진 모듈형 디자인을 채택합니다., 이것은 장비를 매우 반 간섭 및 안정적으로 만듭니다. 동시에, 그것은 온도와 정적 압력을 보상하기 위해 디지털 보상 기술을 사용합니다.측정 정확도를 향상시키고 온도 변동을 줄이는그것은 좋은 장기 안정성, 높은 신뢰성, 강한 자기 진단 능력 등의 특징을 가지고 있습니다. 구조의 측면에서, 사용자는 쉽게 구성 할 수 있습니다.HART 통신 휴대용 운영자를 통해 송신기를 설정하고 캘리브레이션, 껍질 바깥의 손잡이 그리고 디스플레이에 있는 버튼.
압력 송신기를 받으면 운송 중에 손상된 경우 포장 상자를 주의 깊게 검사하십시오.운송 부서에 신고하고 제조사 또는 배급자에게 보고서를 제출합니다.포장 테이프를 풀고 주문 된 부품이 완료되었는지 확인하십시오. 포장 재료와 함께 유용한 장치 및 액세서리를 폐기하지 않도록 주의하십시오.먼저 서비스와 연락하지 않고 공장에 어떤 부품도 반환하지 마십시오.기기의 모델 번호와 주요 기술 사양은 케이스의 이름판에 표시됩니다.원래 주문했을 때 사양에 일치하는지 확인하십시오.압력 송신기에 문제가 발생하면 설치 및 작동 절차가 올바르는지 확인하십시오.설정 및 조정 이 제조업자 의 권고 에 부합 하는 것 을 확인 하십시오.
송신기 공정 파이프의 올바른 위치는 측정되는 매체에 달려 있습니다. 합리적인 설치 위치를 선택하려면 다음 사항을 고려해야합니다.
1) 부식성 또는 과열 된 매체는 송신기와 직접 접촉할 수 없습니다.
2) 압력 튜브 내부에 슬래그가 퇴적되는 것을 방지합니다.
3) 압력 튜브를 가능한 한 짧게 사용하십시오.
4) 두 압력 파이프의 수압 높이는 균형을 이루어야 합니다.
5) 압력 파이프는 작은 온도 경사 및 변동이있는 장소에 설치해야합니다.
가스의 압력을 측정할 때, 가스의 압력을 유발하는 파이프를 가공 파이프라인에 연결하여 수직 위로 또는 수직 위로 방향의 45° 이내에 설치해야 합니다.송신기는 가공 파이프 라인에 액체가 배출 될 수 있도록 측면 압력 포트 위에 설치되어야합니다.액체 압력을 측정 할 때 수평 방향으로 또는 수평 방향으로 45° 아래로 연결 된 압력 유도 파이프를 설치해야합니다.송신기는 가스가 프로세스 파이프 라인으로 배출 될 수 있도록 측면 압력 포트 아래에 설치됩니다..
사양
|
범위
|
-0.1~0~100MPa (개정 가능)
|
|
출력
|
4~20mA, 1-5V, 0-10V, RS485 (개정 가능)
|
|
정확성
|
00.5%FS 0.2%FS
|
|
전원 공급
|
24 ((12-36VDC)
|
|
작동 온도
|
-20~85°C
|
|
임시 보상
|
-10~70°C
|
|
반응
|
500HZ
|
|
보호 수준
|
IP65
|
|
압력 핵
|
분산 실리콘, 줄기 유형, 사파이어
|
|
안정성 성능
|
±0.1% F.S/년
|
|
가구 재료
|
304,316L,폴리테트라플루오로에틸렌 (자격화)
|
|
프로세스 연결
|
기본 M20*1.5 (개정 가능)
|
| 번호 | 범위 비율 | GP | AP | DP | HP | ||||||
| 3 | 0-02~7.0kPa ((0-20~715mmH-O) | ||||||||||
| 4 | 0-0,4~37.4.0kPa ((0-38~3810mmH)₂O) | ||||||||||
| 5 | 0-1.8~186.8KPa ((0-190-19050mmH)₂O) | ||||||||||
| 5 7 |
0-6,9~590kPa ((0-0,07~/kgf/cm2) 0-20.6~2063kFa ((C-0.21-21kgflcm?) |
||||||||||
| 3 | 0-68.9~5890kPa ((0-0.7~70kgf/cm2) | 〇 | |||||||||
| 3 | 0-206.8~20630kPa40-2.1~210kgf/cm2) | Q | 오 | 오 | |||||||
| 3 | 0-413.7~41370kPa ((0-4.22~422kgf/cm2) | 〇 | 〇 | 〇 | |||||||
| Q-예 ○-아니오 | |||||||||||
제품 유지
1지능형 송신기의 모든 연결은 마음대로 풀거나 해제할 수 없습니다.
2. 지능형 압력 송신기는 대막 및 기타 액세서리의 손상을 방지하기 위해 조심스럽게 배치하고 다루어야합니다. 손상되어 수리해야하는 경우,우리 회사로 돌려줘야지반환 할 때, 전송기의 대막을 보호하고 운송 중에 손상되지 않도록하십시오.전체 부품은 진동 방지 재료에 포장하고 우리 회사에 다시 배송.
포장 및 제품 완전성
1배고 할 때 포장지가 손상되지 않았는지 확인하고 전송기의 모델, 사양 및 주문 계약이 포장 목록에 따라 일치하는지 확인하십시오.무작위 액세서리가 완료되었는지 확인.
2. 차차 압력 / 압력 송신기 액세서리
● 사용 설명서 1 장
●제품 인증서의 1 복사본
●제품 공장 검사 데이터의 1 복사
●1 세트 플러그, 배선 플러그, 장착 브래킷 및 U 모양 카드 (선택)
포장 및 배달
FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
