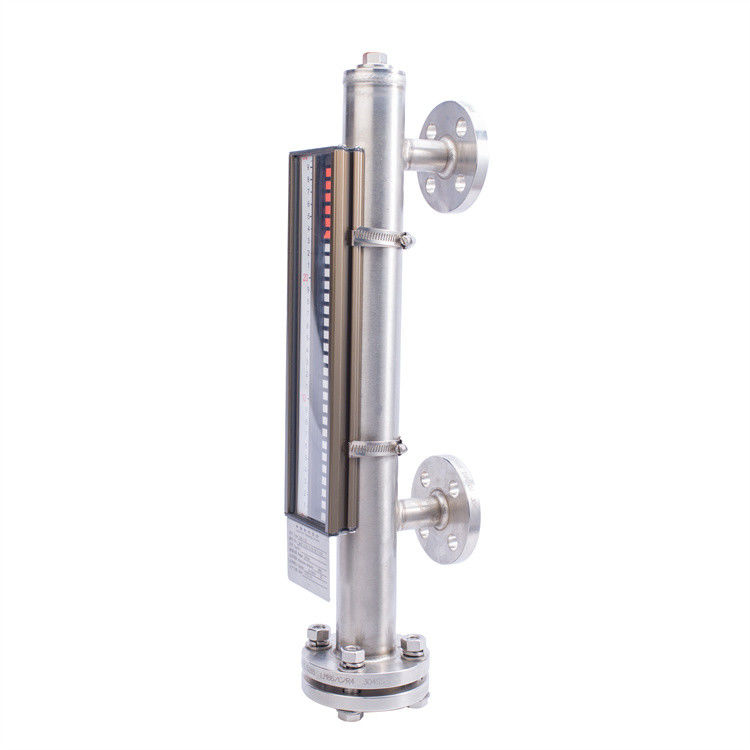

자기 플랩 액체 레벨 미터 액체 레벨 측정 장치 4-20mA

UZ-AY 원격 송신 자기 떠기형 액체 수준 측정기

그림과 같이, 액체 수준 측정기는 주로 5개의 부분으로 구성되어 있습니다: 주체, 자기 떠, 센서, 송신기 및 디스플레이.그것의 작동 원리는 주체에 있는 자기 떠는 동시에 수액 수준 상승 하락과 같은 센서에서 대응 위치에서 짚 스위치를 끌어, 따라서 센서의 전체 저항 (또는 전압) 이 그에 따라 변하고, 저항 (또는 전압) 은 4-20mA로 변환됩니다.송신기를 통해 DC 표준 전류 신호 출력, and then the WXDZ series digital liquid level controller specially produced by our factory displays the liquid level and sets the upper and lower limit alarms to achieve position control or adjustment of the liquid level또한, 그것은 또한 WXDZ 유형의 빛 기둥 디지털 디스플레이와 일치 할 수 있습니다 우리의 공장에서 생산, 그리고 디스플레이는 더 직관적입니다.또는 4-20mA를 수용할 수 있는 다른 디스플레이 또는 규제와 일치할 수 있습니다원격 표시, 위치 제어, 액체 레벨의 간헐적 또는 연속적인 PID 조정 등을 달성하기 위한 DC 신호 입력.
기본 매개 변수
측정 범위: (200~6000) mm, 특수 확장형은 구간으로 제조될 수 있습니다.
정확도: 10mm
중간 온도: ≤450°C
작업 압력: ≤32MPa
중간 밀도: ≥0.45g/cm3
중형 점착성: ≤0.4Pa·S
출력 신호: (4?? 20) mA·DC
전원 공급: 24V·DC±5%
전기 인터페이스: M20×1.5 내부 스레드
폭발성 수준: 본질적으로 안전한 타입 ExiaIICT1T6
보호 수준: IP65


잠자리 원칙
UHZ/C 시리즈 자기 플립 컬럼 액체 레벨 미터는 떠력과 자기 결합의 원리에 기반합니다. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases)180°C로 회전하고 흰색으로 표시) 를 측정하고 측정 된 액체의 수준을 표시하는 목적을 달성합니다. 구체적인 설명은 다음과 같습니다.UHZ / C 시리즈 자기 플립 컬럼 액체 레벨 미터는 떠있는 수용 할 수있는 구멍을 가지고 있습니다이것은 플랜지나 다른 인터페이스를 통해 컨테이너와 연결을 형성합니다.구멍의 내부 액체의 수준은 컨테이너의 액체의 수준과 같은 높이에 있습니다., 그래서 하구 안의 떠는 물은 용기에 있는 액체의 수치가 올라가고 떨어지는 것과 함께 올라가고 떨어질 것입니다. 우리는 이 시간에 액체의 수치를 볼 수 없습니다. 그래서 하구 바깥에 떠는 물을 설치했습니다.플립 컬럼 표시왜냐하면 우리가 떠다니는 것을 만들 때, 우리는 떠다니는 물과 떠다니는 부분에 침몰하는 떠다니는 물의 접점에 자기 강철을 설치했습니다.그 자기력은 껍질을 통해 플립 컬럼으로 전달됩니다.- 표시, 자기 플립 기둥을 180°로 돌리기 위해 밀어; 자기 플립 기둥은 빨간색과 흰색의 두 개의 반기둥으로 구성된 실린더이기 때문에,플립 컬러에 대한 디스플레이 외부의 색상은 180° (액수 수준 아래 빨간색) 를 뒤집은 후에 변경됩니다, 액체 수준 위에 흰색) ), 두 색의 접점은 액체 레벨의 높이다. 각 자기 플립 컬럼은 두 가지 색의 축적으로 대칭 구조를 가지고 있다.두 자기 플립 기둥 사이의 거리는 10mm 또는 20mm흰색과 빨간색은 각각 기체 단계 부분과 액체 단계 부분을 표시하는 데 사용됩니다.당신은 또한 액체 부분을 표시 하얀 하단 부분을 선택할 수 있습니다 가스 표시 하단 부분을 빨간색빨간색과 흰색의 교차점은 액체상과 가스상 사이의 경계입니다.이 액체 수준 측정기는 또한 서로 다른 밀도를 가진 두 매체 사이의 인터페이스 측정에 사용될 수 있습니다..
UHZ / C 시리즈 자기 플립 컬럼 액체 레벨 미터 제어 유형은 자기 플립 플레이트 액체 레벨 미터에 기반하고 자기 스위치를 추가합니다. 액체 수준을 모니터링하는 동안,자기 스위치 신호는 액체의 수준을 제어하거나 경보하는 데 사용할 수 있습니다.원격 전송 방식은 자기 플립 컬럼 액체 수준 측정기 기반의 4 ~ 20mA 전송 센서를 추가합니다. 현장에서 액체 수치를 모니터링하는 동안액체 수준의 변화는 전송 센서를 통해 제어실로 전송됩니다., 케이블 및 장비를 원격 제어. 모니터 및 제어.

사양

UHZ/C 시리즈 자기 플립 컬럼 액체 레벨 미터 제품 특징
UHZ/C 시리즈의 자기 플립 컬럼 레벨 게이저의 습한 부분은 321, 316, 316L, 304, 321 가루된 PTFE (폴리테트라플루오레틸렌), PVC, PP 및 기타 재료로 만들어집니다.작동은 안정적이고 신뢰할 수 있습니다이 제품은 HG / T2742-95, 플랜지 HG/20592-97 표준을 준수합니다. 제품 특징은 매우 중요합니다:
1설계는 단순하고, 콤팩트하고, 견고하고, 신뢰성 있고, 긴 수명을 가지고, 유지보수 없이, 수년간 야외에 설치 및 사용할 수 있습니다.
2측정 튜브는 압력 및 가스 저항 측면에서 액체 수준 표시 부분, 액체 수준 송신기 및 경보 스위치에서 완전히 격리됩니다.
3넓은 작업 압력 범위, 압력 저항 ≤16MPa
4넓은 작동 온도 범위, 일반형 ≤350°C
원격 변속기 타입 ≤80°C, 반성식형 ≤120°C
5매우 부식성, 불화성, 폭발성, 독성 및 기타 액체의 레벨 측정에 널리 사용됩니다.
6각 모델은 높은 액체 수준과 낮은 액체 수준에 대한 자동 경보를 실현하기 위해 하나 또는 여러 개의 계속 ON / OFF 경보 스위치로 장착 할 수 있습니다.
7각 모델은 원격 중앙 측정 및 제어를 달성하기 위해 선택적으로 4-20mA 액체 레벨 센서를 장착 할 수 있습니다.
UHZ/C 시리즈 자기 플립 컬럼 액체 레벨 미터 제품은
UHZ / C 시리즈 자기 플립 컬럼 레벨 게이지는 다양한 액체 저장 탱크, 저장 탱크, 액체 저장 수영장, 반응 탱크, 발효 탱크 등에 널리 사용될 수 있습니다. 석유, 화학,석유장, 의약품, 식품, 와인 및 기타 산업. 석유 제품, 액화 가스, 액체 암모니아, 강한 산성 및 알칼리 액체, 발전소 보일러 배, 디에어레이터, 배수 탱크, 역수 탱크,고압과 저압 난방기, 콘덴서, 증발기 및 다른 압력 용기 321, 304, 321+ 가루 (F46, F4, PTFE), 316, 316L, PVC, PP 호환 액체 매체 액체 수준액체 표면 및 두 가지 다른 미디어 인터페이스 측정 및 표시사용자들이 선택할 수 있는 다양한 설치 형태가 있습니다.본질적으로 안전하고 폭발 방지, 다른 사용 기회의 요구 사항을 충족 할 수 있습니다.
UHZ/C 시리즈 자기 플립 컬럼 액체 레벨 미터 추가 기능 옵션
다양한 행사와 환경의 필요를 충족시키기 위해 다음 옵션을 추가 할 수 있습니다.
1각 모델은 선택적 수동 자율 유지 ON / OFF 알람 스위치로 장착되어 높은 액체 수준과 낮은 액체 수준의 자동 제어 또는 알람을 실현 할 수 있습니다.
2각 모델은 원격 중앙 측정 및 제어를 달성하기 위해 선택적으로 4-20mA 액체 레벨 센서를 장착 할 수 있습니다.
3액체 수준 지표의 바닥에 있는 배수 밸브는 사용 중에 배수를 촉진합니다.

- 네

포장 및 배달


FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
