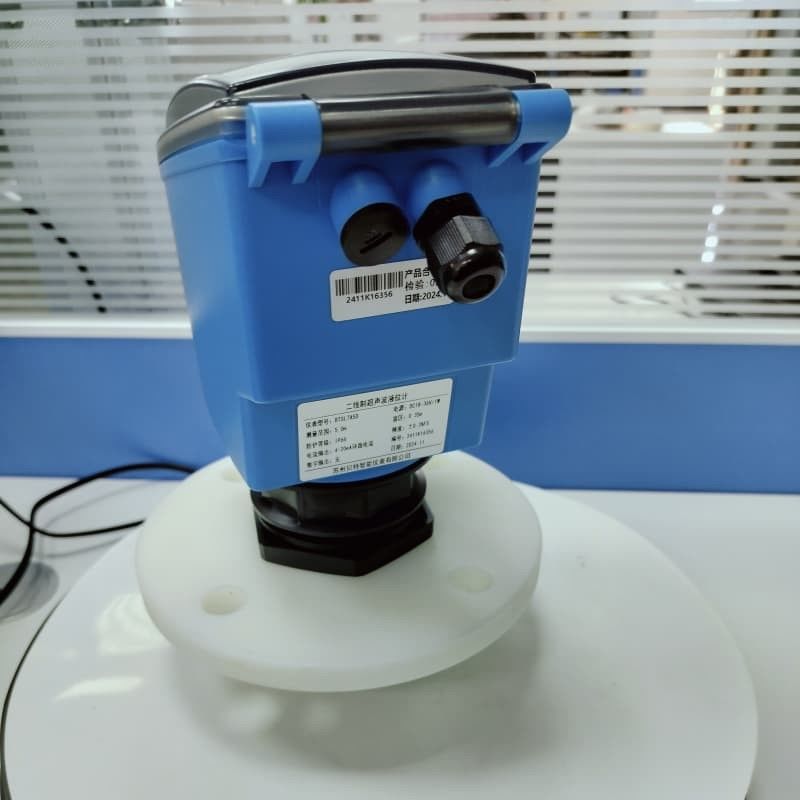

고성능 초음파 액체 수준 측정기 고정도

두 개의 유선 초음파 레벨 미터는 일반적으로 사용되는 액체 레벨 측정 도구입니다. 제조업체 및 모델에 따라 기술적 매개 변수가 다를 수 있습니다.그러나 일반적으로 다음의 주요 측면을 포함합니다.:

1** 측정 범위**
- 액체 레벨 측정 범위는 일반적으로 ** 0.3 ~ 30 미터 **이며 특정 범위는 모델과 응용 시나리오에 따라 다릅니다.

2. **눈먼 구역 **
- 보통 0.2~0.5미터, 탐사선 근처에서 효과적으로 측정할 수 없는 범위를 나타냅니다.

3** 정확성 **
- 측정 정확도는 일반적으로 ** ± 0.5% ~ ± 1% ** 또는 더 높습니다, 장비의 품질과 캘리브레이션 상태에 따라.

4**결의안**
- 보통 ** 1mm ** 또는 그 이하로, 액체 레벨의 최소한의 변화 인식 능력을 결정합니다.

5. ** 작동 전압 **
- 두 개의 전선 설계, 전력 공급 전압은 일반적으로 ** DC 24V **이며, 전력 공급 및 신호 전송은 두 개의 전선을 공유합니다.

6**출력 신호**
- 일반적으로 PLC 또는 DCS 시스템에 직접 연결 될 수있는 ** 4 ~ 20mA ** 아날로그 신호.
7. **근무 환경 온도**
- -20°C ~ 60°C 또는 더 넓은 온도 범위, 재료와 설계에 따라.
8. **보호 수준 **
- 일반적으로 **IP65~IP68**, 습기 또는 먼지 환경에 적합합니다.

9. ** 전송 주파수 **
- 일반적으로 ** 20 ~ 200kHz **, 응용 시나리오에 따라 액체의 유형에 적응하기 위해 다른 주파수를 선택하십시오.

10. ** 설치 방법 **
- 다양한 시나리오의 요구를 충족시키기 위해 스레드, 플랜지, 벽 매달림 등 여러 설치 방법을 지원합니다.

11. **물질**
- 탐사기와 껍질은 대부분 부식 저항성 물질 (폴리 프로필렌, PVDF, 스테인리스 스틸 등) 으로 만들어집니다.화학 산업 및 환경 보호와 같은 복잡한 환경에 적합합니다..
12. ** 측정 매개체 **
- 깨끗한 물, 하수, 석유 등과 같은 액체 매체에 사용할 수 있습니다. 일부 모델은 분말 또는 고체 입자의 측정을 지원합니다.

13. **다른 매개 변수 **
- ** 반응 시간 **: 보통 1초 또는 그보다 짧습니다.
- ** 반 간섭 능력 **: 복잡한 전자기 환경에 적응하기 위해 개선 된 설계.
- ** 통신 인터페이스 (선택) **: 일부 모델은 HART 프로토콜 또는 MODBUS 통신을 지원합니다.

특정 모델이 있다면 자세한 매개 변수를 확인할 수 있습니다!

초음파 액체 수준 미터로 산업 자동화를 위한 첨단 2선 설계

두 개의 유선 초음파 레벨 미터는 액체 또는 고체 물질의 수준을 측정하는 데 사용되는 도구입니다. 일반적으로 산업 자동화,재료 모니터링 및 환경 관리그 작동 원리는 매체에서 초음파 파동 전파의 시간 차이를 사용하여 액체의 수준을 결정하는 것입니다.장치는 초음파 신호를 방출하고 반사 신호를 수신하여 액체의 높이 또는 물질의 축적 높이 계산.


설명

초음파 액체 레벨 측정기는 마이크로프로세서에 의해 제어되는 디지털 액체 레벨 기기이다. 측정에서 초음파 펄스는 센서 (트랜스듀서) 에 의해 방출된다.음파는 액체 표면에 의해 반사되고 같은 센서 또는 초음파 수신기에 의해 수신됩니다그것은 피에조 전기 결정 또는 자기 경축 장치에 의해 전기 신호로 변환되고 사운드 웨이브로 전송 및 수신됩니다.센서에서 측정되는 액체의 표면까지 거리를 계산하는 시간접촉 없는 측정으로 인해 측정 매체는 거의 무한하며 다양한 액체 및 고체 물질의 높이를 측정하는 데 널리 사용될 수 있습니다.

멀티 펄스 저전압 멀티 포인트 전송 회로, 이중 균형 잡힌 소음 억제 멀티 포인트 수신 회로
그것은 기기의 신뢰성을 향상시키고, 불규칙한 물질 레벨의 부정확한 측정 문제를 해결하고, 방해 방지 능력을 크게 향상시킵니다.서브 스테이션의 전송 타워 근처에서 안정적으로 작동 할 수 있도록.
자동 전력 조절, 증강 제어, 온도 보상
잉링의 탐지 기술과 풍부한 소프트웨어 기능은 다양한 복잡한 환경에 적합합니다.
파동형 계산 기술은 기기의 측정 정확도를 향상시킵니다.
간섭 에코 억제 기능은 측정 데이터의 진실성을 보장합니다.
16비트 D/A 변환은 현재 출력의 정확성과 해상도를 향상시킵니다.
센서는 테트라플루로 에틸렌 소재로 만들어졌으며 다양한 부식 상황에서 사용할 수 있습니다.
여러 출력 형태: 프로그래밍 할 수 있는 릴레 출력, 고 정밀 4-20mA 전류 출력, Rs-485 디지털 통신 출력, 스플릿 초음파 액정 수준 탐사.


사양

통합 초음파 액체 레벨 미터의 주요 매개 변수

부식 저항 센서 하우시형 스플릿 타입 초음파 액정 수량 측정기의 주요 매개 변수

기술 지표

설치 원칙
초음파 액체 수준 측정기가 작동할 때, 변압기 (프론드) 에서 고주파 펄스 음파가 방출되고 측정 대상 (물 표면) 의 표면에 반사됩니다.반사된 반향은 같은 변환기 (조브) 에 의해 수신되고 전기 신호로 변환됩니다.. 펄스 전송과 수신 사이의 시간 (음파의 이동 시간) 은 변환기에서 물체의 표면까지의 거리에 비례합니다.음파 전송 거리 S 사이의 관계, 음속 C와 전송 시간 T는 공식으로 표현될 수 있습니다: S= CXT /2
초음파 액체 레벨 미터를 설치 할 때 초음파 액체 레벨 미터의 실종 구역 문제를 고려해야합니다. 액체의 수준이 실종 구역에 들어갈 때,초음파 송신기는 액체의 수준을 측정할 수 없습니다.따라서 초음파 액체 수준 측정기의 측정 범위를 결정 할 때 50cm의 간격을 남겨야합니다.송신기 탐사선은 최대 액체 수치를 초과해야 합니다.위치 는 약 50 센티미터 이다. 이 방법 만으로는 액체 수준의 정확한 모니터링과 초음파 액체 수준 측정기의 안전성이 보장 될 수 있습니다.
실제 사용 중, 설치 고려 사항이 부적절했기 때문에 액체 레벨 미터는 물에 잠겼고, 액체 레벨 미터는 완전히 손상되었습니다.
SGM 초음파 레벨 미터의 특징
낮은 가격, 작은 크기 및 가벼운 무게, 그것은 식품, 화학, 반도체 및 기타 산업에서 액체 및 대용량 고체의 비 접촉 레벨 측정에 사용할 수 있습니다.그리고 원격 레벨 모니터링과 펌프 제어에 사용할 수 있습니다..
기계적 설치에 주의를 기울여야 합니다: 설치가 측정 대상의 표면에 세로되어 있어야 하며, 폼 대상을 측정하는 데 사용되지 않도록 해야 합니다.그리고 측정 대상 표면으로부터의 실명구역 거리보다 작은 거리에 설치되는 것을 피합니다 (실명구역: 각 제품에는 제품과 함께 알려진 표준이있을 것입니다), 빔이 막는 물질을 피하고 충전 입과 컨테이너 벽에 맞지 않는다는 것을 고려해야합니다.큰 고체 물체를 감지 할 때, 측정 오류를 줄이기 위해 탐사 방향이 조정되어야 합니다.

카탈로그

포장 및 배달


FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 무역회사인가요, 제조회사인가요?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
