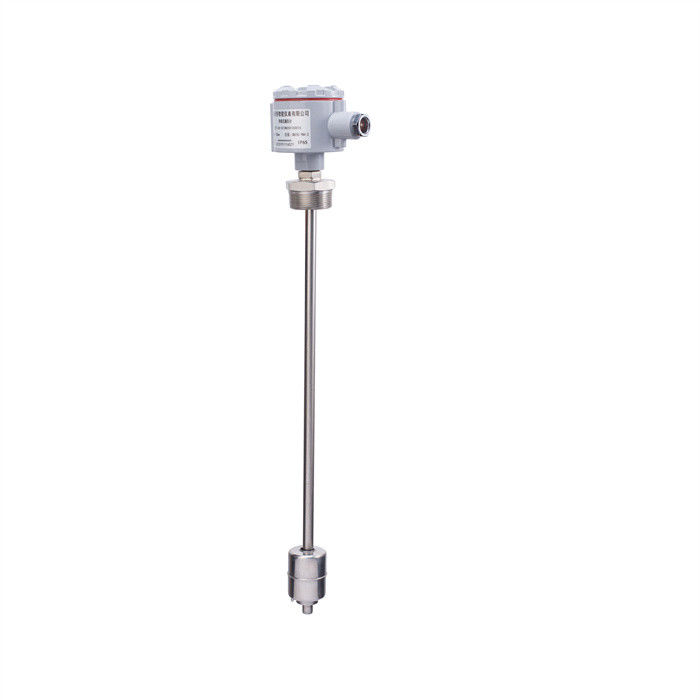

자기 플로트 레벨 미어

설명

철자기 물질의 자기화 방향의 변화는 매체의 격자 간격의 변화를 유발하여 철자기 물질의 길기와 부피를 변화시킵니다.즉,: 마그네트스트릭션, 또한 Wiedemann 효과로 알려져 있으며, 그 역효과는 Villari 효과라고 불립니다.고해상도의 장점이 있습니다., 높은 정확성, 높은 안정성, 높은 신뢰성, 빠른 응답 시간, 긴 작동 수명 센서는 재정정 또는 정기적으로 유지 관리 할 필요가 없습니다.

작동 원리

자기 경축 센서의 원리는 두 개의 다른 자기장이 교차할 때 스트레인 펄스 신호를 생성하는 것입니다.그리고 이 신호를 감지하는 데 필요한 시간을 계산합니다이 두 개의 자기장 중 하나는 자기 고리의 영구 자석에서 나옵니다.다른 하나는 센서 전자 상자에서 전자 구성 요소에 의해 생성되는 흥분 펄스로부터 온다흥분 펄스는 센서의 내부에 있는 자기 경축 물질로 만든 파도 유도 와이어를 따라 소리 속도로 이동합니다.자기 고리의 영구 자기장과 교차 할 때, 파도 선도 선에 의해 생성 된 기계적 진동은 자기 경축 현상으로 인해 스트레인 펄스를 형성합니다.스트레인 펄스는 전자 챔버의 감지 회로에 의해 빠르게 감지됩니다흥분 펄스가 생성되는 순간부터 정해진 음속으로 스트레인 펄스를 감지하는 총 시간을 곱하면자석의 위치 변화를 정확하게 계산할 수 있습니다이 과정은 연속적이므로 자기 반지의 위치가 변할 때마다 새로운 위치가 빠르게 측정됩니다. 출력 신호가 진정한 상대적 값이기 때문에,다시 증폭해야 하는 비율 또는 신호가 아니라, 신호 변동이나 값 변경이 없으며 다른 센서처럼 정기적으로 재정렬 할 필요가 없습니다.

사양

★ 측정 범위 (mm) 80~5000mm

★ 전원 공급 전압: +11VDC~+24VDC

★ 출력 형태/운동 전압

아날로그 신호: 4~20mADC, 0~5VDC, 1~5VDC, 0~10VDC (+15VDC~+36VDC)

디지털 신호: RS485

★ 부하 용량: 최대 부하 2mA의 전압 신호 출력

최대 부하 3KΩ의 전류 신호 출력

★ 비선형 오류 ±0.05%FS; 200mm 이하의 최대 오류는 100μm입니다.

★ 반복성 오류 0.002%FS 이상

★ 해상도는 0.002%FS 이상입니다.

★ 히스테레시스 0.002%FS 이상

★ 작업 온도 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ 측정 막대 재료 0Cr18Ni9 (304) 316 스테인리스 스틸 (특별 맞춤)

★ 전자 칸막이 껍질 재료: 주름 알루미늄 (1Cr18Ni9Ti 선택)

★ 선도적인 방법 PVC 보호 케이블 (예정 길이: 2.8m, 또한 사용자 요구 사항에 따라 제공 될 수 있습니다)

항공 플러그 (화염 방지 제품에는 적합하지 않습니다) 터미널 블록

★ 껍질 보호 등급 IP68

설치 전에 주의해야 할 사항
설치 환경의 온도, 충격, 진동, 압력 및 크기가 센서의 허용 범위를 초과하는 것을 방지하기 위해 모든 설치 지침을 주의 깊게 읽으십시오.측정 막대기를 구부리지 마십시오.센서의 전자 부품 끝이나 끝을 큰 충격에 노출시키지 마십시오. 센서의 전자 부품 스플래시 방지, 그러나 잠수되지 않습니다.액체가 전자 상자 기단 상단에 도달 할 수 없습니다. 사용 환경, 반성, 폭발 방지 및 기능 선택에 대한 사용자는 책임집니다. 특별한 요구 사항이없는 센서는 휘발성, 폭발성,부식성화학 반응이나 센서에 다른 손상을 일으키는 증기 및 액체 상황; 설치 후 전자 창고는 보호되어야합니다.

설치 방법
내장 설치 방법:

1센서를 M18 × 1.5 장착 구멍에 skru, 그리고 그림과 같이 "O" 링의 밀폐 표면을 처리하는 데주의를 기울입니다.

2자기 고리의 위치에 따라, 집에서 만든 피스톤에 네 개의 가닥 구멍을 뚫고, M4 × 10 육각형 소켓 나사로 자기 고리를 고정합니다.나사 머리는 센서의 전자 상자 측면을 마주■ 자기 반지는 측정 막대와 가능한 한 동향적이어야 하지만 자기 반지의 특집성은 측정 정확도에 영향을 미치지 않습니다.자기 고리와 피스톤 사이에 PTFE 가이드 수갑을 추가하는 것이 좋습니다..

(3) 피스톤이 자기전도 물질로 만들어졌다면, 자기 반지와 피스톤 사이에 자기전도 물질이 아닌 용기를 설치해야 한다.

외부 설치 방법:

측정 범위가 1000mm 이하의 센서에서는 FW-1 설치 액세서리를 사용하는 것이 좋습니다. 측정 범위가 1000mm 이상인 센서에서는설치에 측정 막대기를 사용.

1센서를 센서 브래킷으로 클램프하고 브래킷을 잠금 견과류로 센서의 스레드에 고정하십시오.

2. M3 × 12 헥사곤 소켓 스크루로 자기 반지 자치에 자기 반지를 고정합니다. 측정 막대에 자기 반지를 설치 할 때,나사 머리는 전자 상자 쪽으로 향해야 합니다.■ 자기 반지는 측정 막대와 가능한 한 동향적이어야 하며 접촉을 하지 않아야 합니다.하지만 자기 고리가 약간 떨어져 있어야 고리의 중심은 센서 성능에 영향을 미치지 않습니다.

고정 스트립을 측정 막대기 끝에 단단히 감싸고 두 개의 M3 × 8 나사와 두 개의 M3 나트로 고정합니다.
참고: FW-1 설치용품은 고정된 스렛 하나만 제공하며, 측정 막대 끝에서 50mm 이내에 고정되어야 합니다.측정 막대 기기 설치 액세서리는 세 개의 고정 라이트가 있습니다.설치 방법은: 한 고정 된 래트는 끝에서 약 25mm에 고정됩니다. 내부에는 다른 두 개가 측정 막대 위에 균등하게 분포됩니다.그 다음 설치 요구 사항에 따라 집에서 만든 나사를 사용하여 초기 설치 된 센서 전체를 고정.

조정
센서는 공장에서 0과 전체 규모로 정렬되었습니다. 센서의 장기 안정성으로 인해 전체 라이프 사이클 동안 조정이 필요하지 않습니다. 따라서,신뢰성을 높이기 위해, 센서는 조정 할 포트가 없습니다. 측정을 위해 매개 변수 정렬 된 2 차 기구를 사용하십시오. 사용자가 0점과 전체 스케일을 재설정해야하는 경우,저희 회사와 연락해주세요.
