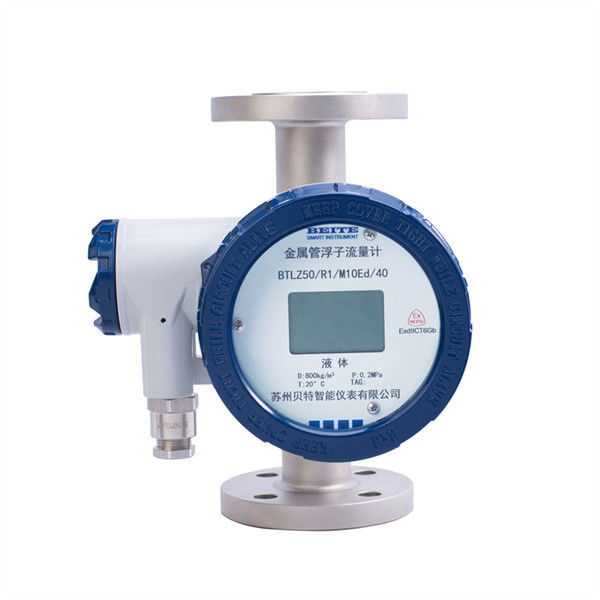

BTLZ 시리즈 지능형 금속 튜브 플로트 흐름 측정기는 두 부분으로 구성됩니다.
센서 --- 측정 튜브와 플로팅;
신호 송신기 --- 표시기
센서용 액체 접촉 재료는 네 가지 종류가 있습니다.
스테인리스 스틸, 하스텔로이 합금, 티타늄 및 스테인리스 스틸로 씌운 FEP users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirements다른 측정 요구 사항에 따라 사용자는 다른 측정 요구 사항을 달성하기 위해 모델을 선택할 때 다른 지표 조합을 선택할 수 있습니다.특정 지표 형태와 그에 따른 기능은 지표 유형 스펙트럼에 표시됩니다.흐름 측정은 흐름 표시와 신호 전송을 완료하기 위해 플라트 위치의 변화를 감지하기 위해 결합 자석을 통해 지표의 송신기에 의해 완료됩니다.측정 매체는 측정 튜브를 통해 아래에서 위로 흐르면, 중력, 떠기 능력 및 유체 흐름 속도가 균형 잡혀 있을 때 부동선은 상대적으로 일정 위치에서 움직이지 않습니다.이 위치는 플로이트와 콘 튜브 사이의 고리 간격 영역과 유체 흐름 속도와 함께 변경수송기의 위치는 측정 매체의 흐름에 대응합니다.
4기술 매개 변수
측정 범위 물 ((20°C)
16∙150000l/h
가스(0.1013MPa 20°C)
0.5∙4000m3/h
턴다운 라션
10:1(특수형 20:1)
정확도 수준
2.5(특수형 1.5% 또는 1.0%)
작업 압력
DN15∙DN50 PN16MPa
DN80∙DN150 PN10MPa(특수형 16MPa)
자켓 압력 수준:1.6MPa
중간 온도
표준: -20°C∙+200°C
고온 300°C
FEP 레이너 타입 ≤90°C
실내 온도
-20°C∙+100°C ((LCD 디스플레이가 없는 원격 제어기 ≤85°C)
(LCD 디스플레이 ≤70°C의 원격형)
중도의 점착성
DN15:≤5mPa.s
≤ 30mPa.s
DN25:≤ 250mPa.s
DN50∙DN150:≤ 300mPa.s
LCD 디스플레이
순간적 흐름 수치 범위:0.000∙99999
전체 흐름 수치 범위:0.00∙99999999
신호 출력
표준 신호: 두 개의 유선 4~20mA ((HART 선택)
표준 신호: 3선 0~10mA
경보 신호:12개의 릴레이 출력 (한계 125VAC/0.25A)
21개 또는 2개의 근접 스위치 (고객의 필요에 따라 스위치)
펄스 출력:0~1KHz 격리 출력 (출력 레벨 Vpp>4.5V)
전원 공급:1표준: 24VDC±20% 2. 사용자 정의: 220VAC ((85~265VAC)
3- 배터리 전원:3.7@4.4-5.2AH 리?? 배터리, 각 그룹은 3 ~ 12 개월 동안 사용할 수 있습니다.
대체 그룹.
연결:
표준:HG20592 플랜지
특별 연결:고객의 플랜지 표준에 따라
사용자 지정: 나사 가닥
전기 인터페이스 M16×15,PG11,1/2 NPT 또는 고객의 필요에 따라
높이
표준: 250mm (다른 설치는 관련 양식을 참조하십시오)
보호등급
IP65/IP67
엑스프루프 마크
본질적으로 안전한 타입:엑시알CT4∙6
방화 방지형:EXDIICT4∙6
FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
