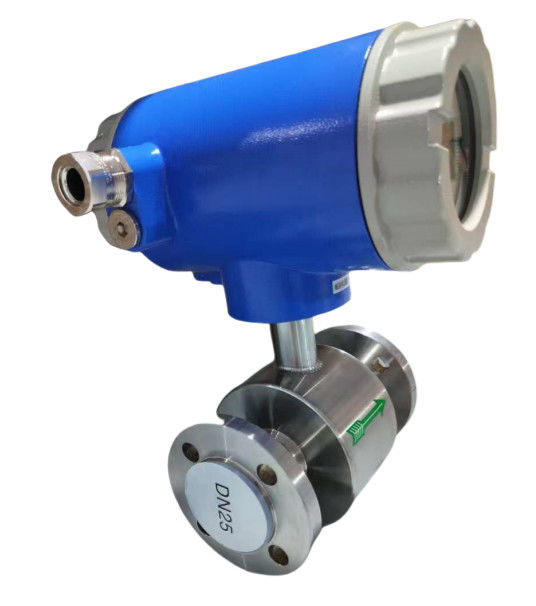

전자기 흐름계 공급자 4~20mA 고정도

전자기유량계는 패러데이의 전자기 유도 원리를 기반으로 한 유량 측정 장비로 전도성 액체나 슬러리의 흐름을 측정하는 데 자주 사용됩니다. 작동 원리는 주로 전자기 유도 법칙을 기반으로 하며 구체적인 프로세스는 다음과 같습니다.

1. **전자기 유도 원리**:
패러데이의 전자기 유도 법칙에 따르면, 전도성 유체가 균일한 자기장을 통해 흐를 때 유체 내의 하전 입자는 자기장의 작용으로 기전력(즉, 유도 전압)을 생성합니다. 이 기전력은 유체의 유량, 자기장의 세기, 파이프의 내경 등의 요인과 관련이 있습니다.

2. **구조적 구성**:
- **자석**: 일정한 자기장을 생성하는 데 사용됩니다.
- **전극**: 유량계 파이프 양쪽에 위치하며 유체에서 생성된 유도 전압을 측정하는 데 사용됩니다.
- **파이프라인**: 유체가 통과하는 파이프로, 일반적으로 전기장에 영향을 주지 않도록 절연재로 만들어집니다.
- **신호 프로세서**: 유도된 전압을 흐름 신호로 변환하는 데 사용됩니다.

3. **작업 과정**:
- 전자유량계는 배관 내 유체를 통해 전류를 전도하고, 자석은 유체가 흐르는 배관 외부에서 흐름 방향에 수직인 자기장을 생성합니다.
- 유체가 자기장을 통과하여 흐를 때 패러데이의 법칙에 따라 유체 내의 하전 입자(예: 이온)가 자기장의 작용으로 편향되어 기전력을 생성합니다. 이 기전력의 크기는 유체의 유량에 비례합니다.
- 유체의 기전력은 전극에 전달되어 와이어를 통해 신호처리기로 전달됩니다.
- 신호 처리기는 측정된 전압 신호를 바탕으로 유체의 유량을 계산하고 이를 표시 또는 기록에 적합한 디지털 신호로 변환합니다.

4. **유량 계산 공식**:
기전력의 크기((E))는 유체 유량((v))에 비례하며 공식은 다음과 같습니다.
[
E = k cdot B cdot v cdot D
]
어디:
- ( E )는 유도 전압입니다.
-( k )는 상수입니다.
- (B)는 자기장 강도이다.
- ( v )는 유량입니다.
- (D)는 파이프의 내경이다.

이 공식에 따르면 유도전압에 의해 유량((Q))을 계산할 수 있다.

5. **장점**:
- **기계적으로 움직이는 부품이 없음**: 따라서 유지 관리가 적고 서비스 수명이 깁니다.
- **넓은 적용 범위**: 다양한 전도성 액체 및 슬러리에 사용할 수 있으며 화학, 하수 처리, 식품 가공 및 기타 산업 분야에서 널리 사용됩니다.
- **고정밀**: 고정밀 유량 측정을 제공할 수 있습니다.
- **유체의 밀도, 점도 등에 영향을 받지 않습니다**: 유체의 유속 및 전도도에만 관련됩니다.

6. **적용 조건**:
- 유체는 전도성이 있거나 특정 전도성(예: 물, 산, 알칼리, 진흙 등)을 가져야 합니다.
- 유량계의 설치 위치는 유체 흐름의 안정성을 보장하고 강한 난류 및 진동을 피해야 합니다.

일반적으로 전자유량계의 작동 원리는 유체의 유량, 파이프라인의 자기장 강도 및 기전력을 기반으로 패러데이의 전자기 유도 법칙을 통해 유량을 계산하는 것으로 고정밀도의 장점이 있습니다. 그리고 장기적인 안정성.

전자기 유량계를 선택할 때 일반적으로 다음 주요 매개변수를 기반으로 적절한 모델을 결정해야 합니다. 이러한 매개변수는 유량계의 성능, 설치 및 운영 비용에 영향을 미칩니다. 다음은 전자기 유량계를 선택할 때 고려해야 할 일반 매개변수입니다.

1. **파이프라인 ID(파이프라인 크기)**
- **내경 범위**: 전자기 유량계의 측정 범위는 일반적으로 파이프의 내경과 관련됩니다. 일반적인 파이프 크기는 수 밀리미터에서 수 미터에 이릅니다.
- **유량계의 내경**은 유체가 센서를 통해 안정적으로 흐를 수 있도록 측정 파이프의 내경과 일치해야 합니다. 일반적으로 안정적인 유량 측정을 위해서는 파이프의 내경과 동일하거나 약간 더 큰 전자 유량계를 선택합니다.

2. **유량 범위**
- **최대 흐름**: 애플리케이션의 최대 흐름 요구 사항을 고려합니다. 유량계를 선택할 때 유량계의 측정 범위는 정확성을 보장하기 위해 전체 유량 변화 범위를 포괄해야 합니다.
- **최소 유량**: 저유량 조건에서는 전자기 유량계의 측정 정확도가 떨어지므로 선택한 유량계가 최소 유량 요구 사항을 충족할 수 있는지 확인하십시오.
3. **유량 범위**
- **유량 범위**: 유량은 전자기 유량계의 측정 정확도를 결정하는 핵심 요소 중 하나입니다. 유량계마다 적용 가능한 유량 범위가 다릅니다. 일반적으로 전자기 유량계의 유량 범위는 대략 0.3m/s에서 10m/s 사이입니다. 유체의 특성과 실제의 유량조건에 따라 적절한 유량범위를 선택하십시오.
4. **유체 특성**
- **전도도**: 전자기 유량계는 전도성 유체만 측정할 수 있으므로 유체에 특정 전도성(예: 물, 진흙, 산, 알칼리 등)이 있는지 확인해야 합니다. 유체의 전도도는 일반적으로 5μS/cm보다 커야 합니다.
- **유체 온도**: 전자기 유량계의 종류에 따라 적용 가능한 작동 온도 범위가 다릅니다. 일반적인 작동 온도는 -20℃ ~ +150℃이며 일부 특수 모델은 더 높거나 낮은 온도를 견딜 수 있습니다. 유체 온도에 따라 적합한 유량계를 선택하십시오.
- **유체압력**: 작동 중에 유량계가 손상되지 않도록 실제 작업 조건의 압력에 따라 유량계를 선택합니다. 일반적인 압력 범위는 일반적으로 6bar, 16bar 또는 40bar입니다.

5. **설치 위치 및 방법**
- **설치 방법**: 전자유량계는 일반적으로 수평 또는 수직으로 설치됩니다. 비점성 유체의 경우 수평 설치를 선택할 수 있습니다. 고체 입자가 포함된 유체의 경우 수직 설치를 권장합니다. 배관의 레이아웃과 유체의 성질에 따라 적절한 설치 방법을 선택해야 합니다.
- **직선 파이프 섹션 길이**: 전자기 유량계는 유체 흐름 안정성에 대한 높은 요구 사항을 가지며 일반적으로 발생하는 유속 교란을 줄이기 위해 유량계 전후 파이프라인 내경의 5~10배에 해당하는 직선 파이프 섹션이 필요합니다. 팔꿈치, 밸브 등으로

6. **전극재 및 라이닝재**
- **전극재료**: 유체의 부식성에 따라 전극재료를 선택해야 합니다. 일반적인 재료로는 스테인리스강, 티타늄, 백금 등이 있습니다. 부식성이 높은 유체의 경우 일반적으로 내식성이 더 강한 재료(예: 티타늄 합금 또는 백금)가 선택됩니다.
- **라이닝 소재**: 라이닝 소재는 유체의 화학적 안정성과 유량계의 서비스 수명에 중요한 영향을 미칩니다. 일반적인 라이닝 재료에는 고무, 폴리테트라플루오로에틸렌(PTFE), 세라믹 등이 포함됩니다. 부식성과 온도가 다른 유체의 경우 적절한 라이닝 재료를 선택하면 측정 정확도가 향상되고 유량계의 서비스 수명이 연장될 수 있습니다.

7. **출력 신호**
- **아날로그 신호 출력**: 4-20mA 출력은 가장 일반적인 표준 신호 출력 방법으로 대부분의 산업 자동화 시스템에 적합합니다.
- **펄스 신호 출력**: 펄스 카운팅이 필요한 애플리케이션에 적합하며 유량 축적, 원격 전송 또는 연결 제어에 자주 사용됩니다.
- **디지털 신호 출력**: Modbus RTU, Profibus, Hart 및 기타 프로토콜 출력과 같은 데이터 통신 및 기타 지능형 장치(예: PLC, DCS)와의 통합에 적합합니다.

8. **보호 수준 및 환경 조건**
- **보호 수준**: 유량계는 사용 환경에 따라 적절한 보호 수준을 선택해야 합니다. 일반적인 보호 수준은 IP65, IP67 및 IP68입니다. 사용 환경에서 습도, 먼지, 옥외 노출 여부에 따라 적절한 보호 수준을 선택하십시오.
- **방폭형**: 폭발 위험이 있는 환경(석유화학 산업 등)에서는 방폭형 전자유량계를 선택해야 할 수도 있습니다.

9. **전원 공급 방식**
- **전원 공급 요구 사항**: 현장 전력 조건에 따라 전자기 유량계는 교류(AC) 또는 직류(DC)로 전원을 공급받을 수 있습니다. 일반적인 전원 요구 사항은 24V DC 또는 110/220V AC입니다.
- **저전력 버전**: 원격 설치나 안정적인 전원 공급이 불가능한 장소의 경우 저전력 버전 또는 태양광 발전 모델을 선택할 수 있습니다.

측정 원리

전자기유량계의 측정 원리는 패러디(Farady)의 전자기 유도 법칙을 기반으로 합니다. 센서는 주로 절연 라이닝이 있는 측정 튜브, 측정 튜브 벽을 관통하여 설치된 한 쌍의 전극, 작동 자기장을 생성하는 한 쌍의 코일 및 철심으로 구성됩니다. 전도성 유체가 센서의 측정 튜브를 통해 흐를 때 유체의 평균 유속에 정비례하는 전압 신호가 전극에 유도됩니다. 신호는 송신기에 의해 증폭되고 처리되어 다양한 디스플레이 기능을 구현합니다.

변환기 회로도

변환기는 전자유량계의 센서에 있는 코일에 안정적인 여자 전류를 공급하여 B를 일정하게 하고 기전력을 증폭하여 전류나 주파수의 표준 신호로 변환하여 표시, 제어 및 처리에 사용할 수 있도록 하는 장치입니다. 변환기 회로의 개략도는 그림 2.1에 나와 있습니다.

매개변수 설정 메뉴 표

변환기 설정 메뉴는 45개 항목으로 구성됩니다. 대부분은 배송 전에 제조업체에서 설정합니다. 신청할 때 변경할 필요는 없습니다. 응용 프로그램에 따라 사용자가 설정할 수 있는 항목은 몇 가지뿐입니다. 메뉴 항목은 아래 표에 나열되어 있습니다.

시나리오 적용:

FAQ
1. Q: 적합한 모델을 선택하려면 어떤 정보를 제공해야 합니까?
A: 응용 분야, 공칭 압력, 중간 및 중간 온도, 전원 공급 장치, 출력,
유량 범위, 정확도, 연결 및 기타 매개변수.
2. Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
A: 우리는 레벨 및 유량 측정 장비를 전문으로 하는 ISO 승인 제조업체입니다.
OEM 및 ODM 서비스를 이용할 수 있습니다. 중국 방문을 환영합니다.
3. Q: 귀하의 MOQ는 무엇입니까?
A: 협력을 시작하려면 샘플 주문이 허용됩니다.
4. Q: 지능형 미니 마이크로 터빈 연료유 디젤 유량계의 배송일은 언제입니까?
A: 배송일은 결제 수령 후 영업일 기준 약 3~15일입니다.
5. Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 서부 동맹을 지원합니다.
대량생산 주문시 선입금 30%, 배송전 잔금 70% 입니다.
6. 질문: 유량계에 대한 보증이 있습니까?
A: 그렇습니다, 우리는 12 달의 보장이 있습니다.
