| 원래 장소 | 중국 |
| 브랜드 이름 | BEITE |
| 인증 | CE ISO |

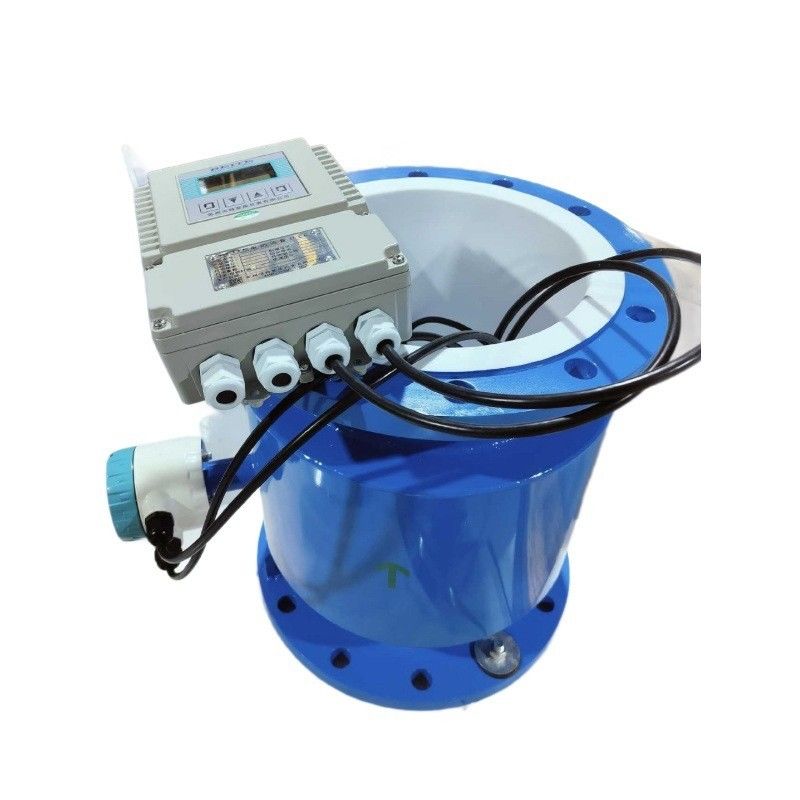

전자기 흐름계 도입
전자기 흐름계 (電磁流量計) 는 패러데이의 전자기 유도 원리에 기초한 흐름 측정 기구로, 액체 및 전도 유체의 흐름 측정에 널리 사용됩니다.그 작동 원리는 다음과 같은 단계로 요약될 수 있습니다.:
1패러데이의 전자기적 인덕션 원리
전자기 흐름 측정기의 작동 원리는 전자기 인덕션에 대한 파라데이의 법칙에 근거합니다.전기 운동 힘 (i이 전기 운동 힘의 크기는 흐름 속도와 비례합니다.
특히 유체가 흐름계 파이프라인에 있는 자기장을 통과하면 the charged particles in the fluid (such as ions in water) will move under the action of the magnetic field and generate an electromotive force (voltage) in a direction perpendicular to the magnetic field and the flow rate이 전기 운동 힘은 유체의 흐름에 비례합니다.
2구조적 구성
전자기 흐름계수는 주로 다음 부분으로 구성됩니다.
- ** 센서**: 측정 튜브와 자석이 포함되어 있습니다. 측정 튜브를 통과하는 유체는 자기장과 상호 작용하여 전기 운동 힘을 생성합니다.
- **전극**: 전극은 액체와 접촉함으로써 전기 운동 힘 신호를 감지합니다. 일반적으로 전극은 측정 튜브의 내부 벽에 설치됩니다.유체 흐름 방향에 세로.
- **신호 변환기**: 전극에 의해 수신되는 전기 운동 힘 신호를 흐름 신호로 변환하고 표시하고 처리합니다.
3흐름을 측정하는 과정
- **마그네트 필드 효과**: 유체가 전자기 흐름 측정기의 측정 튜브를 통과 할 때, 내장 된 자석은 흐름 방향에 세로 된 자기장을 생성합니다.
- **전기동력 발생**: 유체 내의 전하 입자 (이온 등) 가 자기장 안에서 움직일 때, 패러데이의 법칙에 따라 유체 내에서 전기동력 작용이 발생한다.전기 운동 힘의 크기는 흐름 속도와 비례합니다..
- **신호 획득**: 자기장에 있는 유체의 전기 운동 힘은 전극에 의해 포착됩니다.그리고 전극과 액체 사이의 전압 차이는 흐름 속도를 반영.
- **신호 처리 및 흐름 계산**: 전동력 신호를 처리함으로써 변환기는 액체의 실제 흐름 값을 계산할 수 있습니다.
4장점 및 응용
- **기계 부품이 없습니다**: 전자기 흐름계에는 기계 부품이 없습니다. 따라서 마모가 발생하지 않으며 유지 보수 비용이 낮습니다.
- **전도 유체에 적용됩니다**: 전자기 흐름계 는 물, 하수, 산 및 알칼리 용액, 매립물 등 다양한 전도 유체의 흐름 측정에 적합합니다.
- **액의 밀도, 점착성, 온도 등과 같은 요인에 영향을 받지 않습니다.**: 측정 결과는 액체의 물리적 특성에 독립적이며 높은 정확도를 가지고 있습니다.
5응용 시나리오
- 물 처리, 화학 공정, 식품 및 음료, 의약품, 매일, 석유 및 가스 등, 특히 부식성 또는 점성 유체를 측정 할 때.
전자기적 흐름계는 전도성이 없는 유체 (가스, 석유 유체 등) 또는 유체에 전하 입자가 없는 유체에 사용할 수 없다는 점에 유의해야 한다.
펄스 출력
두 가지 유형의 펄스 출력이 있습니다: 주파수 출력 모드 및 펄스 출력 모드. 계측기는 주파수 모드에서 연속적인 제곱 파동 펄스를 출력합니다.펄스 모드에서 펄스 시리즈는주파수 출력은 일반적으로 흐름 속도 측정 및 짧은 기간 집계에 사용됩니다.펄스 출력은 외부 카운터에 직접 연결 될 수 있으며 종종 오랜 기간 동안 사용됩니다..
앞서 언급했듯이, 트랜지스터 오픈 콜렉터 회로는 주파수 및 펄스 출력을 위해 사용됩니다. 따라서 외부 DC 전원 공급 및 부하가 필요합니다.
특징
1측정은 흐름 밀도, 점착성, 온도, 압력 및 전도성의 변동에 영향을받지 않습니다.선형 측정 원칙에 따라 높은 측정 정확도가 보장됩니다..
2파이프에 장애물이 없고 압력 손실이 없고 직선 파이프 라인 필요성이 낮습니다.
3DN6에서 DN2000까지 다양한 파이프 크기를 포함합니다. 다양한 라인러와 전극이 다른 흐름 특성을 만족시키기 위해 제공됩니다.
4프로그래밍 가능한 저 주파수 제곱 파드 필드 흥분, 측정 안정성을 향상시키고 전력 소비를 줄입니다.
516 비트 MCU를 구현하여 높은 통합과 정확도를 제공합니다. 완전 디지털 처리, 높은 소음 저항성 및 신뢰할 수있는 측정; 1500까지의 흐름 측정 범위:1.
6고화질 LCD 디스플레이와 백라이트
7RS485 또는 RS232 인터페이스는 디지털 통신을 지원합니다.
8지능형 빈 파이프 감지 및 전극 저항 측정 빈 파이프 및 전극 오염을 정확하게 진단합니다.
9SMD 부품 및 표면 장착 기술 (SMT) 이 신뢰성을 향상시키기 위해 구현됩니다.
주요 응용 분야
TQMF 전자기 흐름 측정기는 닫힌 파이프라인에서 전도 유체의 부피 흐름을 측정하는 데 사용할 수 있습니다.그것은 화학 및 석유 산업 분야에서 흐름 측정 및 제어에 널리 적용됩니다, 금속 산업, 물 및 폐수, 농업 및 관개, 종이 제조, 식품 및 음료 산업 및 의약품 산업.-25°C ~ + 60°C-25°C ~ + 60°C. 상대 습도: 5% ~ 90%; 1.4 작업 조건 최대 액체 온도: 컴팩트 타입: 60°C 원격 타입: 테플론 150°C 네오프레인 80°C120°C 폴리유레탄 70°C 유체 전도성: ≥ 5S/cm
측정 원칙
전자기 흐름 측정기의 측정 원리는 패라디의 전자기 인덕션 법칙에 기초합니다. 센서는 주로 고립 배열이있는 측정 튜브로 구성됩니다.측정 튜브 벽을 침투하여 설치된 전극 쌍, 스핀 들의 한 쌍과 철 코어 작동 자기장을 생성합니다. 선도 유체가 센서의 측정 튜브를 통해 흐르면,물체의 평균 흐름 속도와 직비례의 전압 신호는 전극에 유도됩니다.신호는 다양한 디스플레이 기능을 실현하기 위해 송신기에 의해 증폭되고 처리됩니다.
컨버터 회로 스케마
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, 제어 및 처리. 컨버터 회로의 스케마 2 그림에서 표시됩니다.1.
매개 변수 설정 메뉴 테이블
컨버터 설정 메뉴는 45개의 항목으로 구성되어 있습니다. 그 중 많은 부분이 배송 전에 제조업체에 의해 설정됩니다. 적용할 때 변경할 필요가 없습니다.응용 프로그램에 따라 사용자가 설정할 수 있는 그들 중 몇 가지만 있습니다메뉴 항목은 아래 표에 나열되어 있습니다:
| 제1항 | 메뉴 표시 | 설정 방법 | 비밀번호 레벨 | 값 범위 |
| 1 | 언어 | 옵션 | 1 | 중국어/영어 |
| 2 | 센서 크기 | 옵션 | 1 | 3~3000mm |
| 3 | 흐름 범위 | 수정 | 1 | 0 - 99999 |
| 4 | 오토 Rng Chg | 옵션 | 1 | ON / OFF |
| 5 | 진압 | 옵션 | 1 | 0 - 100 s |
| 6 | 플로우 디어 | 옵션 | 1 | Fwd/ Res |
| 7 | 흐름 0 | 수정 | 1 | +/- 0.000 |
| 8 | L.F. 절단 | 수정 | 1 | 0~99% |
| 9 | 컷오프 엔블 | 옵션 | 1 | ON / OFF |
| 10 | 변화율 | 수정 | 1 | 0~30% |
| 11 | 제한 시간 | 수정 | 1 | 0~20초 |
| 12 | 전체 단위 | 옵션 | 1 | 0.0001L - 1m3 |
| 13 | 흐름 밀도 | 수정 | 1 | 00.0000-39999 |
| 14 | 현재 타입 | 옵션 | 1 | 4~20mA/0~10mA |
| 15 | 펄스 출력 | 옵션 | 1 | Frq/ 펄스 |
| 16 | 펄스 요인 | 옵션 | 1 | 0.001L - 1m3 |
| 17 | 주파수 최대 | 수정 | 1 | 1~5999 Hz |
| 18 | 통신 주소 | 수정 | 1 | 0 - 99 |
| 19 | 바우드라트 | 옵션 | 1 | 600 ~ 14400 |
| 20 | 엠파이프 탐사 | 옵션 | 1 | ON / OFF |
| 21 | 엠프파이프 | 수정 | 1 | 200.0 KΩ |
| 22 | 안녕 ALM Enble | 옵션 | 1 | ON / OFF |
| 23 | 안녕, 알름 리미트 | 수정 | 1 | 0000.0~199.9% |
| 24 | 로 알 멘블 | 옵션 | 1 | ON / OFF |
| 25 | 로 알 엠 리미트 | 수정 | 1 | 0000.0~199.9% |
| 26 | RevMeas.Enbl | 옵션 | 1 | ON/OFF |
| 27 | 센서 S/N | 수정 | 2 | 000000000000-9999999999999999 |
| 28 | 센서 사실 | 수정 | 2 | 00.0000-39999 |
| 29 | 필드 모드 | 옵션 | 2 | 모드 12,3 |
| 30 | 곱셈 | 수정 | 2 | 00.0000-39999 |
| 31 | F. 전체 집합 | 수정 | 3 | 0000000000 - 9999999999 |
| 32 | R.총 집합 | 수정 | 3 | 0000000000 - 9999999999 |
| 33 | 입력 컨트롤 | 옵션 | 3 | 비활성화/종합 중지/종합 다시 설정 |
| 34 | 전체화 | 비밀번호 | 3 | 00000 - 59999 |
| 35 | 클리어 토트, 열쇠 | 수정 | 3 | 00000 - 59999 |
| 36 | 날짜 ¥y/m/d * | 수정 | 3 | 99/12/31 |
| 37 | 시간 h/m/s * | 수정 | 3 | 23/59/59 |
| 38 | 비밀번호 L1 | 수정 | 3 | 0000 - 9999 |
| 39 | 비밀번호 L2 | 수정 | 3 | 0000 - 9999 |
| 40 | 비밀번호 L3 | 수정 | 3 | 0000 - 9999 |
| 41 | 전류 0 | 수정 | 4 | 0.0000 - 19999 |
| 42 | 전류 최대 | 수정 | 4 | 00.0000-39999 |
| 43 | 미터 요인 | 수정 | 4 | 00.0000-39999 |
| 44 | 컨브트르 S/N | 수정 | 4 | 0000000000-999999999999 |
| 45 | 시스템 재설정 | 비밀번호 | 4 |
시나리오 적용:
FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 무역회사인가요, 제조회사인가요?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
