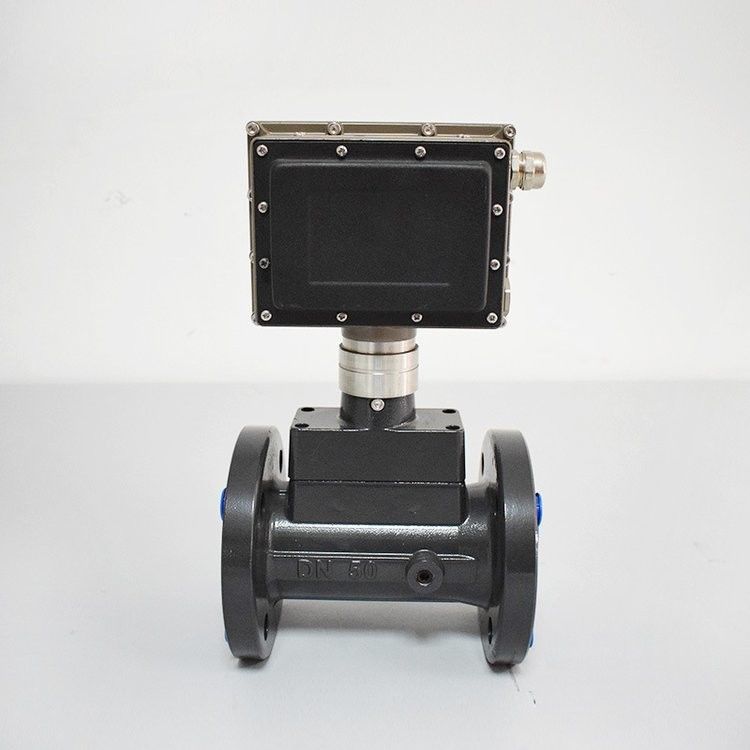

가스 터빈 흐름 측정기 RS485 통신

매개 변수

1기기 칼리버와 연결 방법: 25.40.50.65.80.100.125.150.200.250.300는 플랜지 연결을 채택합니다.
2범위 비율: 1:10 1:20 1:30
3기기 재료: 미터 몸체: 304 스테인리스 스틸
4보호 수준: ip65

가스 터빈 흐름 미터는 주로 공기, 질소, 산소, 수소, 바이오 가스, 천연 가스, 증기 및 산업 파이프 라인 내의 다른 중간 유체의 흐름을 측정하는 데 사용됩니다.작업 조건에서 부피 흐름을 측정할 때, 그것은 거의 유체 밀도, 압력, 온도, 점착성 및 기타 매개 변수와 독립적입니다. 충격. 움직이는 기계 부품이 없으므로 높은 신뢰성 및 낮은 유지보수를 가지고 있습니다.기기 매개 변수는 오랫동안 안정적일 수 있습니다.가스 소용돌이 흐름 측정기는 매우 신뢰할 수있는 피에조 전기 스트레스 센서를 사용하며 -20 °C에서 +250 °C의 작동 온도 범위에서 작동 할 수 있습니다.아날로그 표준 신호와 디지털 펄스 신호 출력이 있습니다., 컴퓨터와 같은 디지털 시스템에서 사용하기 쉽습니다. 그것은 비교적 진보되고 이상적인 흐름계입니다.

설명

온도 및 압력 보상 가스 터빈 흐름 미터에는 가스 터빈 흐름 센서와 흐름 전체가 있습니다.주요 성능 지표는 최대입니다.

작동 원리
공기 흐름이 흐름을 측정기에 들어가면, 그것은 먼저 특수 구조를 가진 직렬기를 통과하고 가속됩니다.터빈은 저항 토크와 마찰 토크를 극복하고 회전하기 시작합니다토크가 균형에 도달하면 회전 속도는 안정적입니다. 터빈의 회전 속도는 가스 흐름에 비례합니다.그리고 회전 송신 디스크의 자석에 의해 자기장이 주기적으로 변경됩니다, 그래서 펄스 생성기는 흐름에 비례한 주파수를 가진 펄스 신호를 출력합니다.변환기의 마이크로 프로세서는 계산하고 작동 상태의 흐름 속도를 얻기 위해 펄스 신호를 계산동시에, 그것은 환경의 온도와 압력을 감지, 작업 상태의 부피 흐름 속도를 부피 수정 모델에 따라 표준 부피 흐름 속도로 변환,그리고 표준 부피 총 금액을 얻기 위해 그것을 축적. .

계산 공식
예를 들어: DN40 칼리버 가스 터빈 흐름계, 흐름 범위 5-50m3/h, F-1은 0으로 설정됩니다 (시각적 양이 mh, 누적 양이 m3을 표시합니다), F-8은 0으로 설정됩니다.001이것은 0.001m의 모든 축적 된 흐름에 대해 250ms의 펄스 폭과 50%의 작업 주기를 가진 동등한 펄스가 출력된다는 것을 의미합니다.상단 주파수는 1000/ (250*2)=2Hz입니다., 그리고 대응하는 상단 흐름은 0.001 * 2 * 3600-7.2 m3/h, 순간 흐름이 7.2 m3/h보다 크면 출력 동등 펄스의 주파수는 여전히 2Hz, 즉,출력이 포화되어 있습니다..

기기 계수 보상, 즉 기기 계수 K (P16 참조) 의 다점 다선 교정, 총 1을 6로 설정할 수 있습니다. (F, K) (i=1, 2,..., 6)

(1) F는 원주파, 유동량, 단위 Hz에 비례한다.

K는 E 주파수 지점에서 t 계수와 기기 계수 K (P9 매개 변수) 사이의 차원없는 관계이며, 여기서 K는 F 주파수 지점에서 실제 계수입니다.일반적으로 실제 흐름 캘리브레이션으로 얻어집니다..

(2) 다점 폴리 라인 교정 작동 원리: 현재 흐름 속도 Q에 대응하는 주파수는 F입니다.

F. > F, (i=12...18) 는 테이블에 내장된 특정 매개 변수에 따라, F는 마지막 교정점의 빈도입니다.


사양

그림

1최고 한계 압력 손실은 흐름계수가 상위 한계 흐름점에서 작동하고, 매체는 공기이고, 온도는 정상일 때 압력 손실입니다.

2DN20, DN32, DN65 및 DN125은 국가 표준이 아닌 제품이며 사용자 정의가 필요합니다.

설치 위치 및 요구 사항
1. 그것은 엄격히 흐름 미터와 함께 파이프 플랜지를 온라인으로 용접하는 것이 금지되어 있습니다. 흐름 미터는 용접 전에 제거되어야 합니다. 흐름 미터를 설치하기 전에, 잔해, 용접 슬래그,그리고 파이프 라인에서의 먼지는 청소되어야 합니다..

2유지보수를 용이하게 하기 위해 그리고 유체의 정상적인 운송에 영향을 미치지 않기 위해 위 그림과 같이 우회 파이프 라인을 설치하는 것이 좋습니다.

3불순물이 흐름 미터에 들어가는 것을 막기 위해서는 필터를 설치해야합니다.

4. 흐름 미터는 수평적으로 설치되어야 합니다. 흐름 미터 뒤에 직선 파이프 섹션의 뒷쪽에 철 확장 관 (보완기) 를 설치하는 것이 좋습니다.확장 관절은 파이프 라인 설계의 명목 지름과 명목 압력 요구 사항을 충족해야 합니다.확장 관절은 파이프 라인 스트레스를 보상하고 흐름 미터의 설치 및 해체를 촉진하는 데 사용됩니다.

5- 수직 설치가 필요한 경우 주문 시 표시하고, 제품도 이에 따라 구성되어야 합니다. 설치 및 사용 시,공기 흐름 방향은 위에서 아래로.

6외부 사용용으로 플로우 미터가 설치되면 비 물 침수 또는 뜨거운 햇빛 노출을 방지하기 위해 보호 덮개를 추가하는 것이 좋습니다.유동량 측정기의 사용 기간에 영향을 줄 것입니다..

7강렬한 외부 자기장 간섭이나 강렬한 기계적인 진동이 흐름 미터 주변에 없어야 합니다.

8흐름계수는 안정적으로 땅이 되어야 하지만 강한 전류 시스템의 땅 전선과 공유되어서는 안 됩니다.

적용 시나리오

포장 및 배달


FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
