| 원래 장소 | 중국 |
| 브랜드 이름 | BEITE |
| 인증 | CE ISO |
원칙 및 구조
흐름계수는 주로 가구, 앞 가이드 프레임, 샤프트, 임펠러, 후방 가이드 프레임, 자기 전기 변환기와 증폭기 및 변환기로 구성됩니다.유체가 흐름계로 통과하면, 유체는 휠러 블레이드에 영향을 미치면서 휠러가 회전하게 됩니다. 휠러의 주기적 회전은 자기전력 변환기의 자기 흐름을 변화시킵니다.전자기 변환을 통해 펄스 신호를 출력합니다.펄스 신호의 수와 주파수는 흐름 미터에서 흐르는 흐름 속도와 관련이 있습니다. 양은 크기에 직접 비례합니다.
설명

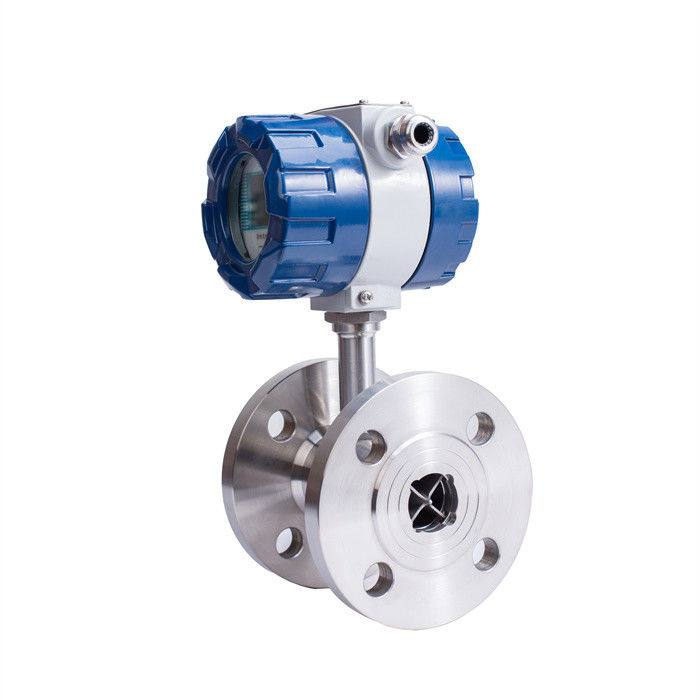

LWGY 시리즈 액체 터빈 흐름 미터 (흐름 센서) 는 토크 균형의 원리에 기반하고 속도 유형 흐름 미터입니다. 흐름 미터는 간단한 구조의 특성을 가지고 있습니다.가벼운 무게, 고 정밀, 좋은 재생 가능성, 민감 반응, 설치, 유지 보수 및 사용이 쉽습니다. 석유, 화학 산업, 금속, 물 공급,종이 제조업 및 기타 산업그것은 흐름 측정 및 에너지 절감을위한 이상적인 도구입니다.
원격 전송 터빈 흐름 미터는 제어 시스템에 연결되거나 2차 표시 장치와 함께 사용할 수 있습니다. 스테인리스 스틸 1Cr18Ni9Ti를 측정하는 데 적합합니다.2Cr13, 코룬드 Al2O3 및 탄화물 폐쇄 파이프 라인. 그것은 부식하지 않으며 섬유, 입자 및 기타 불순물 (깨끗한 매체) 이 없습니다.특수 기능이 있는 디스플레이 장비와 일치하면, 또한 양적 제어, 과다량 경보 등을 수행 할 수 있습니다. 이 제품의 폭발 방지 유형을 선택함으로써 폭발 위험이있는 환경에서 사용할 수 있습니다.우리의 공장의 터빈은 작업 온도에서 5 × 10-6m2 / s 미만의 점착성을 가진 미디어에 적합합니다5 × 10 ~ 6m2 / s 이상의 점도가있는 액체의 경우, 흐름 미터는 사용 전에 실제 액체로 캘리브레이션되어야합니다.
사양
| 명목 지름 | 4 | 4mm,00.04~0.25m3/h | ||||||
| 6 | 6mm,0.1~0.6m3/h | |||||||
| 10 | 10mm,0.2~1.2m3/h | |||||||
| 15 | 15mm,0.6~6m3/h | |||||||
| 20 | 20mm,0.8~8m3/h | |||||||
| 25 | 25mm~10m3/h | |||||||
| 32 | 32mm,1.6~16m3/h | |||||||
| 40 | 40mm,2~20m3/h | |||||||
| 50 | 50mm,4~40m3/h | |||||||
| 65 | 65mm,8-80m3/h | |||||||
| 80 | 80mm~10~100m3/h | |||||||
| 100 | 100mm,20~200m3/h | |||||||
| 125 | 125mm,25-250m3/h | |||||||
| 150 | 150mm~30~300m3/h | |||||||
| 200 | 200mm,80~800m3/h | |||||||
| 터빈 유형 | LWGY-N | 기본 타입, +5-24DCV 전원 공급, 펄스 출력 | ||||||
| LWGY-A | 4~20mA 2선 전류 출력, 원격 전송 유형 | |||||||
| LWGY-B | 배터리로 작동하는 현장 디스플레이 타입 | |||||||
| LWGY-C | 현장 디스플레이/4~20mA 2선 전류 출력 | |||||||
| LWGY-C1 | 현장 표시/RS485 통신 프로토콜 | |||||||
| LWGY-C2 | 라이브 디스플레이/HART 통신 프로토콜 | |||||||
| 정확도 수준 | 5 | 0.5 | ||||||
| 10 | 1 | |||||||
| 범주 유형 | W | 넓은 범위의 터빈 | ||||||
| S | 표준 범위 터빈 | |||||||
| 소재 | S | 304 | ||||||
| L | 316 ((L) | |||||||
| 폭발성 요구 사항 | N | N 또는 표시가 없거나 폭발 방지 | ||||||
| E | (ExdIIBT6) | |||||||
| 압력 수준 | N | 일반적인 | ||||||
| H(x) | 지침 참조 | |||||||
도량계 인터페이스 크기 비교 테이블
| SCI | 명목 지름 | L ((mm) | H(mm) | G | Lˊ(mm) | D ((mm) | d(mm) | 구멍 수 |
| (mm) | ||||||||
| LWGY-4 | 4 | 275 | 145 | G1/2 | 215 | |||
| LWGY-6 | 6 | 275 | 145 | G1/2 | 215 | |||
| LWGY-10 | 10 | 455 | 165 | G1/2 | 350 | |||
| LWGY-15 | 15 | 75 | 173 | G1 | ||||
| LWGY-25 | 25 | 100 | 180 | G5/4 | ||||
| LWGY-40 | 40 | 140 | 178 | G2 | ||||
| LWGY-50 | 50 | 150 | 252 | F125 | F18 | 4 | ||
| LWGY-80 | 80 | 200 | 287 | F160 | F18 | 8 | ||
| LWGY-100 | 100 | 220 | 322 | F180 | F18 | 8 |
특징
1. 좋은 정확성
흐름 미터는 탄화재 베어링이있는 추진 유형으로 정확도가 좋고 마모 저항이 향상되었습니다.
2콤팩트 구조
콤팩트하고 가벼운 구조, 설치 및 유지 보수가 쉽습니다.
3간단한 구조
세 번째 특징: 간단한 구조, 단단한 구조, 쉽게 분리 및 조립
4높은 정확성
높은 정확도, 일반적으로 ±0.5%R, ±1.0%R까지, 좋은 반복성
5반복 가능성
최대 0.05% - 0.2%5
6압력 등급
높은 압력 수준, 작은 압력 손실, 강한 흐름 용량 및 강한 진동 저항
포장 및 배달
FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
