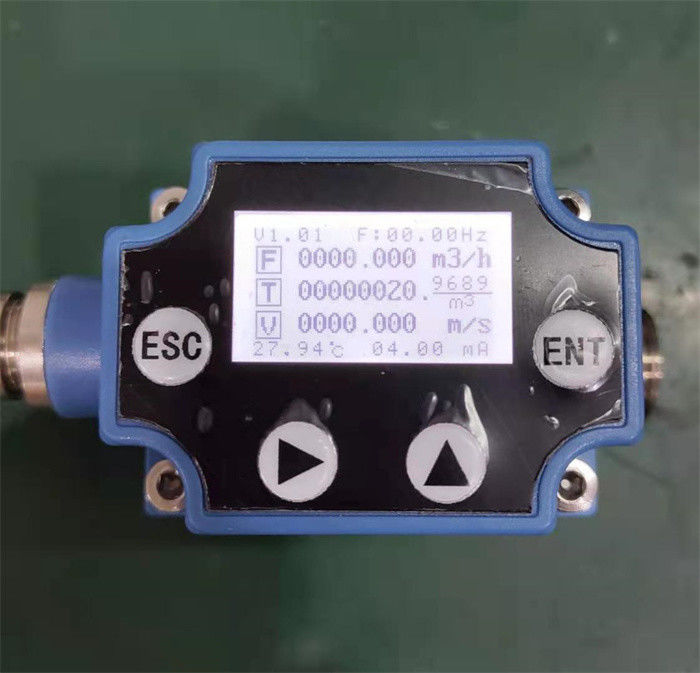

미세 소용돌이 흐름계 가스 증기 측정

측정 범위
다른 칼리버 기기의 측정 흐름 범위는 다른 것입니다, 기기
선택 과정은 가장 금기시되는 기구를 선택하는 흐름 범위에 따라해야합니다.
파이프 라인의 두께에 따라 기기를 선택하는 것입니다.
파이프라인에 따라 도구를 선택하는 것은 측정 오류가 발생하기 쉽다는 것입니다.
불충분한 흐름. 소용돌이 흐름 측정기의 흐름 범위를 결정하는 것은 작동 상태의 흐름 속도를 기반으로 합니다.
따라서 흐름 속도는 운영 조건의 흐름 속도에 변환되고
흐름 범위 테이블은 일반적으로 중간 범위에서 측정되는 흐름 속도를 만들기 위해 비교됩니다.
가능한 한 기구.

제품 설명
소용돌이 흐름 측정기 설명서는 제품 사용법을 올바르고 안전하게 기록합니다. 읽어보십시오.
이 설명서는 장비를 설치하고 디버깅하기 전에 조심스럽게
손상을 입거나 최고의 성능을 수행 할 수 없습니다. 단계 1: 상자를 열기
1부속품이 완성되었는지 확인하기 위해 포장 목록을 확인하십시오.
운송
3전력 테스트. 배터리가 켜진 경우, 스위치를 켜서
미터4. 설치 액세서리가 완료되었는지 확인하고 설치를 준비하십시오. 단계 2: 설치 단계를 읽으십시오.
1적절한 설치 환경을 선택합니다. 주변 온도는
-20-55°C, 그리고 주변 습도는 5%~90% 사이 로 있어야 합니다.
장기에 대한 환경 요구 사항에 대한 세부 사항
2제품 액세서리 용접, 도구는 온라인 용접 (플랜지 클램핑) 되지 않아야합니다.
도구), 온라인 용접은 센서 열 손상을 일으킬 수 있습니다.
3파이프 라인을 정화 하 고 파이프 라인 에 잔류 용접 슬래그가 없도록;
4기계를 설치, 기기의 방향 신호에 주의를 기울여, 역행 금지
설치, 앞 및 뒷 직선 파이프가 요구 사항을 충족하는지 확인하십시오 설치 참조
세부 사항에 대한 6.2의 기기 파이프 라인의 요구 사항
5공기 망치 또는 물 망치 현상을 방지하기 위해 앞 밸브를 천천히 열어
악기를 손상시키거나
6파이프 라인 압력 검사 및 유출 탐지 파이프 라인 유출을 보장하기 위해;
7. 설치 도구가 밀폐 요구 사항을 충족하는지 확인하기 위한 공기 밀착 시험
8천천히 매개체의 안정적인 흐름 필드를 보장하기 위해 뒷쪽 끝 밸브를 열어;
9. 정상 작동을 위한 도구;
10설치 환경은 강한 진동을 피해야 합니다, 진동 환경은
불안정한 흐름 또는 정적 흐름.미세한 진동의 경우 파이프 고정 장치를 설치 할 수 있습니다.
상류 및 하류 2D 위치, 그리고 부드러운 연결 연결에 설치 될 수 있습니다
11. 소용돌이 흐름을 측정하는 장치의 설치 다이어그램은 다음과 같습니다.

특징
1- 제품의 주체에는 움직이는 부품이 없습니다. 높은 신뢰성, 장기 안정성, 단순
센서의 출력은 펄스 주파수이며 그 주파수는 실제 흐름과 선형적입니다.
측정 된 유체에서 0에서 유동이 없으며 성능은 매우 안정적입니다.일반적인 액체의 측정 정확도는 ± 1입니다0.0%.가스의 정확성
측정량은 ±1.5%입니다.
2압력 손실은 작습니다 (오리피스 흐름 측정기의 1/4에서 1/2 정도),
에너지 절감 흐름계
3융통성 설치 모드, 수평, 수직 또는 각 각도에 따라 기울여질 수 있습니다
다른 프로세스 파이프라인
4. 회로는 다양한 보호 모드, 항 급증, 강한 적응력을 채택;
5고 정밀 탐사, 피에조 크리스탈린 소용돌이 센서, 안정적인 신호. 316L 스테인레스 스틸
센서 껍질은 강한 진식 저항력과 좋은
알칼리 용액과 대부분의 유기 및 무기 산에 대한 좋은 부식 저항성을 가지고 있습니다.
6장수 리?? 배터리: 높은 저장 에너지를 가진 3.6v 고 폴리 리?? 배터리로 장착
밀도, 1년 이상 사용 기간
7제품 높은 및 낮은 온도 적응력, 환경 보호 및 기타 장점;
8넓은 측정 범위, 측정 범위 비율 1:10-25;
9특정 레이놀즈 수치 범위 내에서 출력 신호 주파수는
물체의 물리적 특성과 구성 요소의 변화, 그리고 기기 계수는
회전 발생기의 형태와 크기에 따라
액체 상태의 부피 흐름 속도를 측정


작동 원칙
소용돌이 흐름계 는 카르만의 소용돌이 원리에 따라 생산된 속도형 흐름계이며, 기존 가스, 증기 및 액체의 측정 및 측정에 사용될 수 있다. 소용돌이
흐름 센서는 높은 정밀도와 넓은 범위 비율을 가지고 있으며, 이동 부품이 사용되지 않아 개선 될 수 있습니다
기계적 안정성 및 유지보수를 줄입니다.
작업 상태의 부피를 측정 할 때 온도, 압력 및 매체의 구성. 따라서 기계를 캘리브레이션하는 것이 편리합니다.
생산과 삶

카만 소용돌이
분자 발생 빈도가 f이고, 측정된 매체의 평균 속도는 V라고 가정하면,그리고 소용돌이 생성체의 상류 표면의 너비는 d입니다.카만 소용돌이 거리 원리에 따르면 다음과 같은 관계가 있습니다.
f=StV/d 공식 (1)
공식에서:
f - 생성체 한쪽에서 생성된 카만 소용돌이 주파수 HZ
St-Strauhal 숫자 (차원 없는 숫자)
V-액의 평균 흐름 속도 (m/s)
포스 제너레이터의 d 너비 (m)
그것은 순간적 흐름 속도가 Kaman 소용돌이 분리 주파수를 측정하여 계산 될 수 있음을 볼 수 있습니다. 그 중, Strohal 숫자 (St) 는 비대칭의 알 수없는 숫자입니다.
아래 그림은 스트루할 수 (St) 와 레이놀즈 수 (Re) 의 관계를 보여줍니다.

스트루할 수와 레이놀즈 수
곡선 표에서 St=0.17의 직선 부분에서, 소용돌이 방출 주파수는 소용돌이 흐름 센서의 측정 범위인 흐름량에 비례합니다.주파수 f가 감지되는 한, 파이프의 유체의 흐름 속도는 얻을 수 있고, 부피 흐름 속도는 흐름 속도 V에서 얻을 수 있습니다.측정 된 펄스 수와 부피의 비율은 기기 상수 (K) 라고 불립니다., 공식 (2) 참조
K=3600f/Q(1/m3) 공식 (2)
공식: K=기계 상수 (m-3)
f=펄스 수
Q=용량 흐름 (m3)



FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
