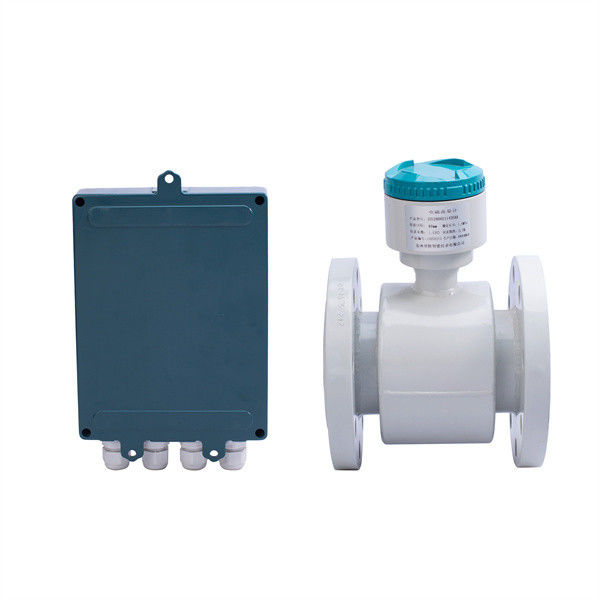

하수용 스플릿 물 전자기 흐름 미터

기술 소개:

DMF 흐름 센서는 파라데이의 전자기 인덕션 법칙을 기반으로 합니다.그러나 액체 또는 액체-고체 두 단계 유체로 특정 전도도를 가진측정 중인 전도 매체는 자기장에서의 강력의 자기 선을 가로 지르며 움직일 때, 전도 매체에서 유도된 전기 운동 힘이 생성됩니다.그리고 가동된 전기 운동 힘은 일 쌍의 전극에 의해 감지됩니다.전압 신호 V는 다음과 같은 공식으로 나타낼 수 있습니다: V=KBDV K: 비례 상수 B: 자기 인덕션 강도 D: 측정 튜브 내부 지름 v:측정 섹션의 평균 흐름 속도 신호 v, 변환기에 의해 처리 된 후 보조 출력은 흐름 속도와 선형입니다. 관련 주파수 신호 o 5VOCO-5VDC는 후속 기기의 축적 또는 제어에 사용됩니다.일반적으로, 산업용 전자기적 흐름계로 측정된 매체의 흐름 속도는 2~4m/s가 좋습니다. 특별한 경우 최소 흐름 속도는 0.1m/s보다 낮지 않아야 합니다.그리고 최대 흐름 속도는 8m/s를 넘지 않아야 합니다.- 중계질에 고체 입자가 들어있는 경우, 뚜?? 과 전극 사이의 과도한 마찰을 방지하기 위해 일반적인 흐름 속도는 3m/s 이하여야 합니다.흐름 속도는 2m/s 이상일 수 있습니다.더 큰 흐름 속도는 자동으로 전극에 붙어있는 끈적도를 제거하는 데 도움이됩니다. 히스테레시스의 효과는 측정 정확성을 향상시키는 데 도움이됩니다.측정 범위 Q가 결정된 상태에서, 흐름계 지름 D의 크기는 위의 흐름 속도 V의 범위에 따라 결정될 수 있으며 그 값은 다음과 같은 공식으로 계산됩니다.
Q=πD?V/4
Q: 흐름 속도 (m2/h) D: 파이프 내부 지름 V: 흐름 속도 (m/h)
전자기 흐름계 측정 범위 Q는 예상 최대 흐름 값보다 크어야 합니다.그리고 정상 흐름 값은 흐름 측정기의 전체 규모의 50%보다 약간 더 높아야 합니다..

변화율 및 제한 시간
변속률 제한 기법은 프로세스 흐름 신호에 포함 된 응용 관련 높은 전기 소음을 제거하기 위해 사용됩니다.
전기 소음을 검사하기 위해 두 가지 매개 변수가 정의됩니다: ∼변화 속도 제한 및 ∼통제 제한 시간.표본의 흐름 값이 표본의 시간까지의 평균 흐름 값에 기초한 설정된 변화율 한계값을 초과하는 경우, 시스템은 그 표본값을 거부하고 그 대신 거부된 표본값 대신 변율 한계값을 포함한 평균값을 출력합니다. 그러나,한계값을 초과한 샘플 값이 미리 설정된 제어 한계 시간보다 더 오랫동안 동일한 흐름 방향에서 계속되는 경우, 그 데이터는 출력 신호로 사용될 것입니다. 그림 6은 변화 속도 제한에 의해 소음 억제의 효과를 보여줍니다.
변화 속도 제한 값은 흐름 범위의 0에서 30%까지 설정 할 수 있으며 제한 시간은 0에서 20 초까지입니다. 두 매개 변수 중 하나가 0으로 설정되면 기능은 비활성화됩니다.
변속률 제한 함수는 단기 측정 및 유동량 계정 측정에 적합하지 않습니다.

특징
1측정은 흐름 밀도, 점착성, 온도, 압력 및 전도성의 변동에 영향을받지 않습니다.선형 측정 원칙에 따라 높은 측정 정확도가 보장됩니다..
2파이프에 장애물이 없고 압력 손실이 없고 직선 파이프 라인 필요성이 낮습니다.
3DN6에서 DN2000까지 다양한 파이프 크기를 포함합니다. 다양한 라인러와 전극이 다른 흐름 특성을 만족시키기 위해 제공됩니다.
4프로그래밍 가능한 저 주파수 제곱 파드 필드 흥분, 측정 안정성을 향상시키고 전력 소비를 줄입니다.
516 비트 MCU를 구현하여 높은 통합과 정확도를 제공합니다. 완전 디지털 처리, 높은 소음 저항성 및 신뢰할 수있는 측정; 1500까지의 흐름 측정 범위:1.
6고화질 LCD 디스플레이와 백라이트
7RS485 또는 RS232 인터페이스는 디지털 통신을 지원합니다.
8지능형 빈 파이프 감지 및 전극 저항 측정 빈 파이프 및 전극 오염을 정확하게 진단합니다.
9SMD 부품 및 표면 장착 기술 (SMT) 이 신뢰성을 향상시키기 위해 구현됩니다.

주요 응용 분야

TQMF 전자기 흐름 측정기는 닫힌 파이프라인에서 전도 유체의 부피 흐름을 측정하는 데 사용할 수 있습니다.그것은 화학 및 석유 산업 분야에서 흐름 측정 및 제어에 널리 적용됩니다, 금속 산업, 물 및 폐수, 농업 및 관개, 종이 제조, 식품 및 음료 산업 및 제약 산업.-25°C ~ + 60°C-25°C ~ + 60°C. 상대 습도: 5% ~ 90%; 1.4근무 조건 최대 액체 온도: 컴팩트 타입: 60°C 원격 타입: 테플론 150°C 네오프렌 80°C120°C 폴리유레탄 70°C 유체 전도성: ≥ 5S/cm

측정 원칙

전자기 흐름 측정기의 측정 원리는 패라디의 전자기 인덕션 법칙에 기초합니다. 센서는 주로 격리 배열이있는 측정 튜브로 구성됩니다.측정 튜브 벽을 침투하여 설치된 전극 쌍, 스핀 들의 한 쌍과 철 코어 작동 자기장을 생성합니다. 선도 유체가 센서의 측정 튜브를 통해 흐르면,물체의 평균 흐름 속도와 직비례의 전압 신호는 전극에 유도됩니다.신호는 다양한 디스플레이 기능을 실현하기 위해 송신기에 의해 증폭되고 처리됩니다.

컨버터 회로 스케마

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, 제어 및 처리. 컨버터 회로의 스케마 2 그림에서 표시됩니다.1.

매개 변수 설정 메뉴 테이블

컨버터 설정 메뉴는 45개의 항목으로 구성되어 있습니다. 그 중 많은 부분이 배송 전에 제조업체에 의해 설정됩니다. 적용할 때 변경할 필요가 없습니다.응용 프로그램에 따라 사용자가 설정할 수 있는 그들 중 몇 가지만 있습니다메뉴 항목은 아래 표에 나열되어 있습니다:

시나리오 적용:

FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
