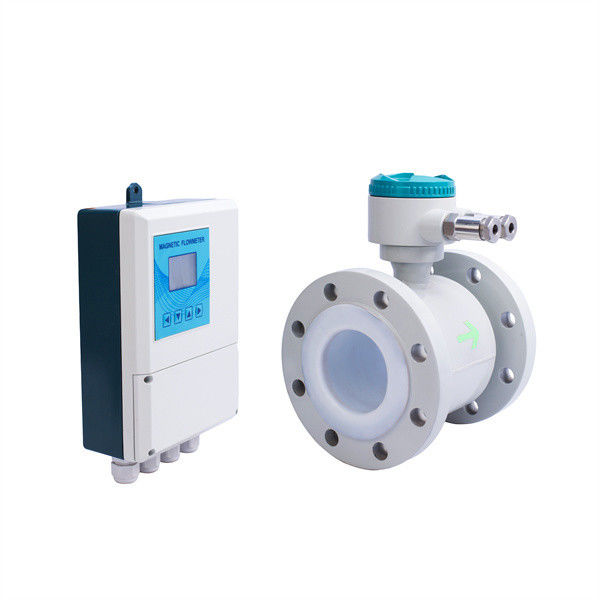

스플릿 타입 전자기 흐름계 는 전자기 흐름계로 측정할 수 있는 속도 흐름계입니다. 네오프렌 부리 또는 PTFE 부리 또는 F46 부리 선택적입니다.표준 스테인리스 스틸 전극, 플랜지 설치, 선택적 24V 전원 공급 또는 220V 전원 공급, 두 개의 와이어 4-20mA 출력 또는 선택적 485 통신 출력, 현장 표시 분할형 전자기 흐름 측정기,청구서 가격에는 화물도 포함되어 있습니다., 그리고 보증은 2 년입니다. 그것은 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.
펄스 출력
두 가지 유형의 펄스 출력이 있습니다: 주파수 출력 모드 및 펄스 출력 모드. 계측기는 주파수 모드에서 연속적인 제곱 파동 펄스를 출력합니다.펄스 모드에서 펄스 시리즈는주파수 출력은 일반적으로 흐름 속도 측정 및 짧은 기간 집계에 사용됩니다.펄스 출력은 외부 카운터에 직접 연결 될 수 있으며 종종 오랜 기간 동안 사용됩니다..
앞서 언급했듯이, 트랜지스터 오픈 콜렉터 회로는 주파수 및 펄스 출력을 위해 사용됩니다. 따라서 외부 DC 전원 공급 및 부하가 필요합니다.
특징
1측정은 흐름 밀도, 점착성, 온도, 압력 및 전도성의 변동에 영향을받지 않습니다.선형 측정 원칙에 따라 높은 측정 정확도가 보장됩니다..
2파이프에 장애물이 없고 압력 손실이 없고 직선 파이프 라인 필요성이 낮습니다.
3DN6에서 DN2000까지 다양한 파이프 크기를 포함합니다. 다양한 라인러와 전극이 다른 흐름 특성을 만족시키기 위해 제공됩니다.
4프로그래밍 가능한 저 주파수 제곱 파드 필드 흥분, 측정 안정성을 향상시키고 전력 소비를 줄입니다.
516 비트 MCU를 구현하여 높은 통합과 정확도를 제공합니다. 완전 디지털 처리, 높은 소음 저항성 및 신뢰할 수있는 측정; 1500까지의 흐름 측정 범위:1.
6고화질 LCD 디스플레이와 백라이트
7RS485 또는 RS232 인터페이스는 디지털 통신을 지원합니다.
8지능형 빈 파이프 감지 및 전극 저항 측정 빈 파이프 및 전극 오염을 정확하게 진단합니다.
9SMD 부품 및 표면 장착 기술 (SMT) 이 신뢰성을 향상시키기 위해 구현됩니다.
주요 응용 분야
TQMF 전자기 흐름 측정기는 닫힌 파이프라인에서 전도 유체의 부피 흐름을 측정하는 데 사용할 수 있습니다.그것은 화학 및 석유 산업 분야에서 흐름 측정 및 제어에 널리 적용됩니다, 금속 산업, 물 및 폐수, 농업 및 관개, 종이 제조, 식품 및 음료 산업 및 제약 산업.-25°C ~ + 60°C-25°C ~ + 60°C. 상대 습도: 5% ~ 90%; 1.4근무 조건 최대 액체 온도: 컴팩트 타입: 60°C 원격 타입: 테플론 150°C 네오프렌 80°C120°C 폴리유레탄 70°C 유체 전도성: ≥ 5S/cm
측정 원칙
전자기 흐름 측정기의 측정 원리는 패라디의 전자기 인덕션 법칙에 기초합니다. 센서는 주로 격리 배열이있는 측정 튜브로 구성됩니다.측정 튜브 벽을 침투하여 설치된 전극 쌍, 스핀 들의 한 쌍과 철 코어 작동 자기장을 생성합니다. 선도 유체가 센서의 측정 튜브를 통해 흐르면,물체의 평균 흐름 속도와 직비례의 전압 신호는 전극에 유도됩니다.신호는 다양한 디스플레이 기능을 실현하기 위해 송신기에 의해 증폭되고 처리됩니다.
컨버터 회로 스케마
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, 제어 및 처리. 컨버터 회로의 스케마 2 그림에서 표시됩니다.1.
매개 변수 설정 메뉴 테이블
컨버터 설정 메뉴는 45개의 항목으로 구성되어 있습니다. 그 중 많은 부분이 배송 전에 제조업체에 의해 설정됩니다. 적용할 때 변경할 필요가 없습니다.응용 프로그램에 따라 사용자가 설정할 수 있는 그들 중 몇 가지만 있습니다메뉴 항목은 아래 표에 나열되어 있습니다:
| 제1항 | 메뉴 표시 | 설정 방법 | 비밀번호 레벨 | 값 범위 |
| 1 | 언어 | 옵션 | 1 | 중국어/영어 |
| 2 | 센서 크기 | 옵션 | 1 | 3~3000mm |
| 3 | 흐름 범위 | 수정 | 1 | 0 - 99999 |
| 4 | 오토 Rng Chg | 옵션 | 1 | ON / OFF |
| 5 | 진압 | 옵션 | 1 | 0 - 100 s |
| 6 | 플로우 디어 | 옵션 | 1 | Fwd/ Res |
| 7 | 흐름 0 | 수정 | 1 | +/- 0.000 |
| 8 | L.F. 절단 | 수정 | 1 | 0~99% |
| 9 | 컷오프 엔블 | 옵션 | 1 | ON / OFF |
| 10 | 변화율 | 수정 | 1 | 0~30% |
| 11 | 제한 시간 | 수정 | 1 | 0~20초 |
| 12 | 전체 단위 | 옵션 | 1 | 0.0001L - 1m3 |
| 13 | 흐름 밀도 | 수정 | 1 | 00.0000-39999 |
| 14 | 현재 타입 | 옵션 | 1 | 4~20mA/0~10mA |
| 15 | 펄스 출력 | 옵션 | 1 | Frq/ 펄스 |
| 16 | 펄스 요인 | 옵션 | 1 | 0.001L - 1m3 |
| 17 | 주파수 최대 | 수정 | 1 | 1~5999 Hz |
| 18 | 통신 주소 | 수정 | 1 | 0 - 99 |
| 19 | 바우드라트 | 옵션 | 1 | 600 ~ 14400 |
| 20 | 엠파이프 탐사 | 옵션 | 1 | ON / OFF |
| 21 | 엠프파이프 | 수정 | 1 | 200.0 KΩ |
| 22 | 안녕 ALM Enble | 옵션 | 1 | ON / OFF |
| 23 | 안녕하세요 | 수정 | 1 | 0000.0~199.9% |
| 24 | 로 알엔블 | 옵션 | 1 | ON / OFF |
| 25 | 로 알 엠 리미트 | 수정 | 1 | 0000.0~199.9% |
| 26 | RevMeas.Enbl | 옵션 | 1 | ON/OFF |
| 27 | 센서 S/N | 수정 | 2 | 000000000000-9999999999999999 |
| 28 | 센서 사실 | 수정 | 2 | 00.0000-39999 |
| 29 | 필드 모드 | 옵션 | 2 | 모드 12,3 |
| 30 | 곱셈 | 수정 | 2 | 00.0000-39999 |
| 31 | F. 전체 집합 | 수정 | 3 | 0000000000 - 9999999999 |
| 32 | R.총 집합 | 수정 | 3 | 0000000000 - 9999999999 |
| 33 | 입력 컨트롤 | 옵션 | 3 | 비활성화/종합 중지/종합 다시 설정 |
| 34 | 전체화 | 비밀번호 | 3 | 00000 - 59999 |
| 35 | 클리어 토트, 열쇠 | 수정 | 3 | 00000 - 59999 |
| 36 | 날짜 ¥y/m/d * | 수정 | 3 | 99/12/31 |
| 37 | 시간 h/m/s * | 수정 | 3 | 23/59/59 |
| 38 | 비밀번호 L1 | 수정 | 3 | 0000 - 9999 |
| 39 | 비밀번호 L2 | 수정 | 3 | 0000 - 9999 |
| 40 | 비밀번호 L3 | 수정 | 3 | 0000 - 9999 |
| 41 | 전류 0 | 수정 | 4 | 0.0000 - 19999 |
| 42 | 전류 최대 | 수정 | 4 | 00.0000-39999 |
| 43 | 미터 요인 | 수정 | 4 | 00.0000-39999 |
| 44 | 컨브트르 S/N | 수정 | 4 | 0000000000-999999999999 |
| 45 | Sys 재설정 | 비밀번호 | 4 |
시나리오 적용:
FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
