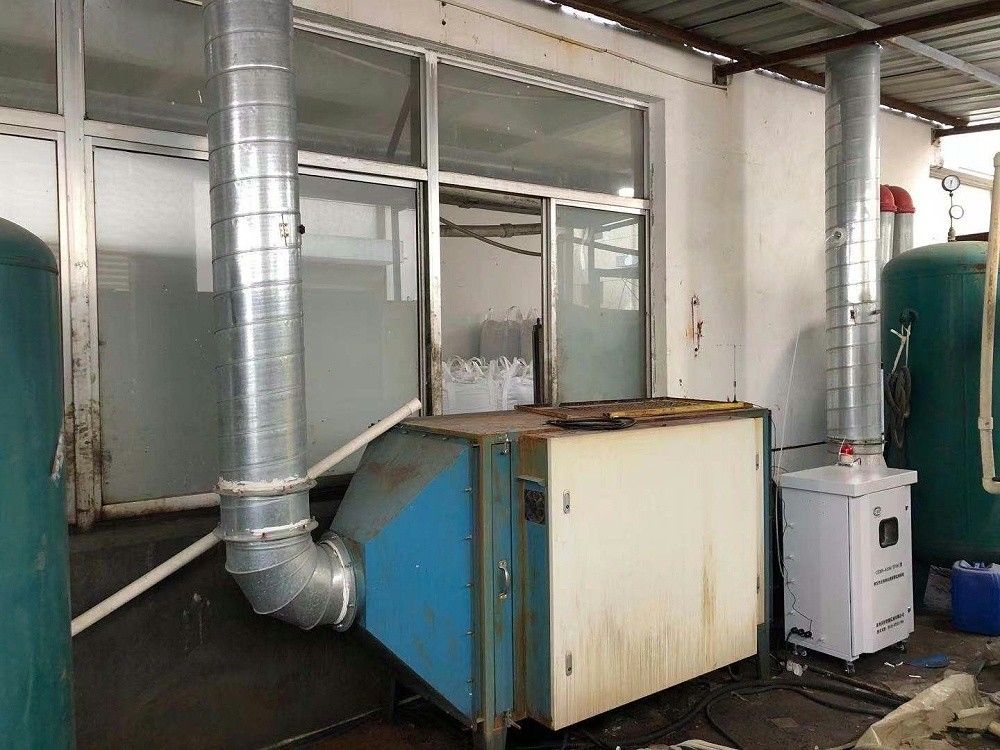

VOC 휘발성 유기 화합물 모니터링

MAS-I 마이크로 에어 스테이션

설명

V8100/TVOC 휘발성 유기 화합물 (TVOC) 온라인 경보 모니터링 시스템

PID는 광 이온 검출기이며, 주로 1ppb ~ 15000ppm 정도의 저 농도의 휘발성 유기 화합물과 다른 독성 가스를 검출하는 데 사용됩니다. PID는 매우 민감하고 널리 사용되는 검출기입니다.

PID 탐지기는 자외선 (UV) 광원을 사용하여 유기 분자를 긍정 및 부정 이온 (이온화) 로 이온화하여 탐지기가 탐지 할 수 있습니다.검출기는 이온화 가스 긍정적 및 부정적인 전하를 캡처하고 가스 농도를 측정하는 현재 신호 출력으로 변환측정 대상이 되는 기체가 고에너지 자외선을 흡수할 때, 기체 분자들은 자외선으로 흥분되어 일시적으로 전자를 잃고 양전하 이온이 된다.가스 이온이 검출기의 전극에 검출 된 후, 그들은 빠르게 전자와 결합하여 원래의 이온을 재구성합니다. 가스 분자. PID 원칙은 비 파괴적 탐지 원칙입니다.그것은 연소를 요구하지 않으며 측정 할 가스 분자를 변경하지 않습니다.PID에 의해 검출 된 기체는 추가 측정 또는 처리를 위해 수집 될 수 있습니다.

이론적으로 모든 화학물질은 이온화될 수 있지만 이온화에 필요한 에너지는 다릅니다. 전자를 전달하고 화합물을 이온화할 수 있는 에너지는 이온화 에너지라고 합니다.그리고 전자 볼트 (eV) 는 측정 단위로 사용됩니다.자외선 램프에서 방출되는 에너지는 전자 볼트로도 측정 될 수 있습니다. 가스의 이온화 에너지가 자외선 램프에서 방출되는 에너지보다 낮으면 가스가 이온화됩니다.PID로 검출 할 수있는 주요 가스 또는 휘발성 물질은 많은 양의 탄소 원자 (VOC) 를 포함하는 유기 화합물입니다.그 중

향료: 벤젠 고리를 포함하는 화합물 시리즈, 예를 들어 벤젠, 톨루엔, 에틸 벤젠, 엑실렌 등;

케톤과 알데히드: C=O 결합을 포함하는 화합물, 예를 들어, 부탄온, 포름알데히드, 아세탈데히드 등.

아민과 아미노 화합물: 디에틸라민 등 N를 함유한 탄화수소

- 알로겐화 탄화수소: 트리클로레틸렌 (TCE), 퍼클로레틸렌 (PCE) 등

- 황을 함유 한 유기물질: 메틸 메르카프탄, 황화물 등

불포화 탄화수소: 부타디엔, 이소부틸렌 등

포화 탄화수소: 부탄, 옥탄 등

알코올: 이소프로필 알코올 (IPA), 에탄올 등

상기 유기 화합물 외에도 PID는 다음과 같은 일부 탄소 없는 무기 화합물 가스를 측정할 수 있습니다.

아모니아

반도체 가스: 아르신 (아르세난), 포스핀 (포스핀) 등

수소황화물

질소 산화물

브롬 및 요오드

1.3 기술적 지표

센서 타입: PID 광이온

가스 종류: TVOC

샘플링 방법: 펌프 흡수

시스템 범위: 0~2000ppm

탐지 범위: 0.19.99ppm, 0.99.99ppm, 0.1999ppm

해상도: 0.01 (0~1.99ppm), 0.1 (0~99.99ppm), 1 (0~1999ppm)

작업 방법: 고정 연속 작업

작동 전원 공급: DC24V±10%

전력 소비: <30W

실내 온도: -20~60°C

환경 습도: ≤95%RH

측정 오류: ≤±10%F.S

반응시간: ≤30S (90% 안정값)

반복성: 2%

보호 수준: IP65

환경 압력: 80~110KPa

신호 출력: 4~20mA DC 3선 시스템, 최대 부하 저항 500Ω, RS485 출력, 스위치 출력

시스템 무게: 약 47kg

전체 차원: 620 ((L) * 431 ((W) * 958 ((H) mm

전기 인터페이스: 3 개의 케이블 연결 장치 (클램핑 와이어 지름 7-14mm)

일반적인 오류 및 해결 방법

결함 현상 원인 해결책

시스템 가동 불가능 1. 전원 공급이 없습니다

2전원 케이블은 나쁜 접촉입니다. 1. 220VAC 전원 공급 장치가 있는지 확인합니다.

2전원 케이블이 잘 연결되어 있는지 확인하십시오.

작동 후 데이터 측정이 불가능하거나 데이터 오차가 크다. 1. 연소 가스는 측정 대상이 아닌 가스를 포함하지 않습니다.

2표본 가스 전송 파이프 라인이 누출됩니다. 1. 연소 가스의 구성 요소와 함량을 확인합니다.

2. 시스템의 공기 밀착성 확인하고 각 장치의 관절을 단단히

1. 파이프 라인 오염

2센서 수명이 다 됐어 파이프라인을 청소하거나 교체해

2센서를 교체해

계정기가 검정되지 않습니다. 1. 검정 가스 농도는 잘못되었습니다.

2회로판이 손상됐어요

3센서가 손상된 상태입니다

2. 회로 보드를 교체 (수리를 위해 공장으로 돌아가기 권장)

3센서를 교체해

릴레 출력이 없습니다 1. 회로판 장애

2회로는 고장 났거나 연결이 끊겼습니다.

3. 전원 공급 전압이 너무 낮거나 너무 높습니다 1. 회로 보드를 교체 (수리하기 위해 공장으로 반환하는 것이 좋습니다)

2- 선이 잘 연결되어 있는지 확인

3전원 공급 전압 (24VDC가 권장됩니다)

주의 사항

∙ 캘리브레이션 또는 유지보수를 위해 커버를 열 때 깨끗한 공기 안에서 작동하는지 확인하십시오.

이 장비는 공기 안의 유기 가스의 농도를 탐지하는데 사용된다. 수증기나 무활성 가스나 심각한 산소 부족 환경에서는 유기 가스를 탐지할 수 없다.

들어오는 전선을 설치 할 때, 당신은 인터페이스 케이블 좌석을 단단히 잡고, 고무 봉인 고리를 누르고, 케이블을 단단히 잡고 (폭발 방지 요구 사항).

● 적절한 번개 보호 조치를 취하십시오. 번개 타격 및 다른 불가항력적인 자연 재해로 인한 손상은 보증에 포함되지 않습니다.

이 시스템은 고 농도의 샘플 가스와 자주 접촉하지 마십시오, 그렇지 않으면 센서의 작동 기간이 손실됩니다.일반적으로 2 년마다 기기 센서를 교체하는 것이 좋습니다..

일반적으로 사용되는 예비 부품

일련 번호 이름 항목 번호 언급

1 샘플링 프로브 필터 요소 0103000007X 2μm

2 미세한 필터 요소 GCX17010200 0.2μm

3 공기 펌프 GDX18060100 6.5L/min

4 흐름 미터 GBX17010800 1-5L/min

5 PID 센서 QAX18062000 0-2000ppm
- 네

설명

참고:
1액체: 물
2작업 압력: <0.6MPa
3시험 압력: 1.0MPax30min
4작동 온도: 120°C 이하
5압력 손실: <70kPa
6정확도 수준: ±5%
7. 적절한 위치에서 물의 흐름 방향을 표시
8플랜지 표준: HG20592 PN16 RF

포장 및 배달


FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
