열 흐름 스위치

설명

I. 개요

TFS-800 흐름 스위치는 파이프 라인 내의 액체 흐름을 실시간으로 모니터링하고 신호 출력을 제공할 수 있는 측정 기기이다. 이 제품은 움직이는 부분이 없는 전체 금속 껍질을 채택한다.전환 값은 현장에서 지속적으로 조정 할 수 있습니다., 작은 압력 손실과 컴팩트 구조. 여러 LED는 실시간으로 흐름 상태와 전환 상태를 표시 할 수 있습니다. 설치가 쉽습니다.이 제품은 다양한 파이프 지름 요구 사항에 적합하며 파이프 라인에서의 유체의 흐름 속도를 모니터링 할 수 있습니다., 흐름 중단을 모니터링하거나 펌프의 빈도 작동을 보호합니다. 수력 산업에서 널리 사용됩니다.산업용 수력 산업 및 파이프라인 유체 흐름 속도 모니터링이 필요한 다른 장소.

2성능 매개 변수

측정 범위: 1~150cm/s (물), 3cm/s~300cm/s (유)

200~3000cm/s (가스)

u 작동 전압: 24±20%VDC

u 전류 소비: <90mA

u 신호 출력: 릴레이 (SPDT), PNP 트랜지스터

트랜지스터 특성:

u 스위치 전압: 24±20%VDC

u 스위치 전류: ≤1.2A

릴레이 특성:

u 스위치 전압: ≤250VAC/30VDC

u 스위치 전류: ≤3A

u 초기화 시간: 전형적인 값은 8s (2~15s);

u 반응시간: 전형적인 값 2초 (1~15초)

u 온도 경사: 상한 250°C/min

u 보호 수준: IP67

u 중간 온도: -20~80°C

u 주변 온도: -10~70°C

u 저장 온도: -20~85°C

u 압력 저항 수준: 10MPa

u 프로브 재료: 304 스테인리스 스틸

u 껍질 재료: 304 스테인레스 스틸

3제품 사용

이 제품의 감지 부품과 신호 처리 단위는 통합 구조이며 흐름 속도 모니터링 설정은 지속적으로 조정됩니다.모니터링 범위는 흐름 속도와 관련이 있습니다.이 제품은 다음 측면의 모니터링 기능에 사용됩니다: (1) 중간 흐름 / 낮은 흐름 속도;

(2) 매체의 존재/부재 (3) 매체의 흐름/정착성

이 제품은 각기 다른 색상의 6개의 표시등을 사용하며, 그 표시등은 각기 다른 색상으로 구성되어 있습니다.6개의 표시등의 의미는 다음과 같습니다.:

1 빨간색 표시등: 켜면 설정된 흐름 속도가 달성되지 않습니다.

1개의 노란색 표시등: 켜면 설정된 흐름 속도가 달성되거나 초과되며, 릴레가 작동을 시작합니다.

4개의 녹색 표시등: 설정된 흐름 속도가 초과되면 순차적으로 켜집니다. 더 많은 빛이 켜지면 흐름 속도가 커집니다. 흐름 속도가 감소하면 역 순서로 꺼집니다.

4외관 구조와 전기 정의

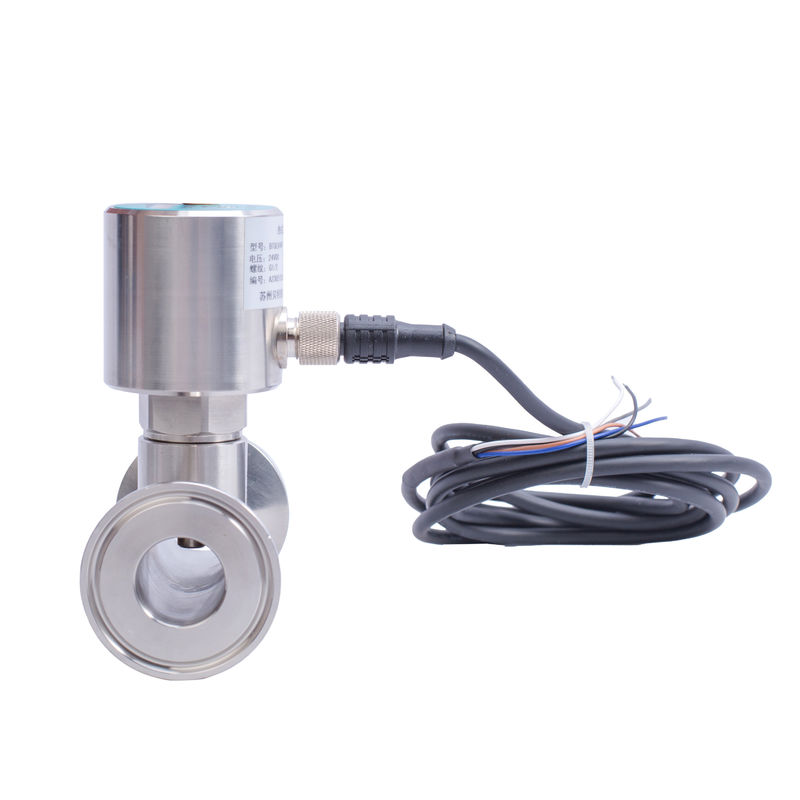

흐름 스위치는 케이블 또는 커넥터 연결 방법을 채택합니다. 그 외관은 그림 1에 표시됩니다.

구조 차원 도면:

전기 정의: M12*1 항공 플러그

표 1 전기 정의

배선 도표
- 네

5제품 설치

1제품을 설치 할 때, 탐사선은 완전히 액체에 몰입해야합니다. 작은 파이프 지름에 설치되면,아래의 파이프 벽에 탐사선을 밀어 넣지 않도록 적절한 방법을 사용하십시오..

2유체가 파이프를 완전히 채울 수 없을 때, 제품은 파이프 바닥에 설치해야합니다 (그림 3)

3파이프에 퇴적물이있을 수 있다면 제품을 파이프 옆 벽에 설치하고 수평으로 설치하십시오 (그림 4) 공기 및 퇴적물을 피하십시오.

4굽거나 교차점에서 멀리 있는 직선 파이프에 제품을 설치할 때, 직선 파이프의 길이는 파이프 지름의 4배 이하가 되어서는 안 됩니다.

6제품 조정

제품이 파이프에 설치 된 후 전기에 연결 된 전선에 따라 전선을 연결하십시오.전원을 켜고 제품을 안정적으로 작동하기 위해 2 분 동안 기다립니다.

그림 5에서 보이는 것처럼 제품의 상단에있는 먼지 방지 나사를 풀면 잠재 미터의 조정 끝을 볼 수 있습니다.제품의 출구 끝에 서서 평면 머리 스크루드라이버를 사용하여 역량 측정기의 조정 끝을 시계 방향으로 회전하십시오.. 표시등은 왼쪽에서 오른쪽으로 이동합니다. 순서대로 켜지고 차례로 꺼집니다. 다른 응용 프로그램에서 아래 단계를 따라 조정합니다.조정 효과가 한 번에 만족스럽지 않으면, 당신은 여러 번 조정 반복 할 수 있습니다. 설정 조정 때,액체가 15 ~ 30 초 동안 안정적으로 흐르기를 기다립니다. 흐름 속도가 변할 때마다 잠재 미터를 조정하기 전에.

●미디어 흐름/감소 흐름 속도

1설정된 모니터링 흐름 속도보다 낮은 제한 흐름 속도 또는 표준 흐름 속도를 설정합니다.

2. 빨간색 LED등을 켜기 위해 잠재미터를 조절합니다.

3- 제어 하 고 있는 흐름 속도를 복구 하 고, 모니터링 해야 하는 흐름 속도에서 매체 흐름을 만들,그리고 펀티오미터를 조절하여 노란색 표시등과 적어도 한 개의 녹색 표시등이 켜져.

●매체 는 움직이지 않고 흐르고 있다

펌프 매개체가 흐르지 않을 때, 빨간 표시등이 켜지도록 잠재미터를 조정합니다. 매개체가 특정 유동률에 도달하면,노란색 신호등과 적어도 한 개의 녹색 신호등이 켜집니다..

●미디어가 존재하거나 존재하지 않는다

파이프 라인에서 매체가 없을 때 빨간 표시등이 켜지도록 잠재 미터를 조정합니다. 파이프 라인에서 매체가 있거나 특정 흐름 속도가 도달하면노란색 신호등과 적어도 한 개의 녹색 신호등이 켜져 있어야 합니다..

7주의 사항

사용 전에 이 설명서를 주의 깊게 읽고 제품의 전기 연결에 따라 올바른 배선을 설정하십시오.

전원 공급 장치를 연결하기 전에 전원 공급 전압이 제품의 전원 공급 범위 내에 있는지 확인하십시오. 높은 전압은 제품을 손상시킬 수 있습니다.

제품 설치 방향과 방법에 주의하십시오.

8책임

배송일로부터 1년 이내에, 우리 회사는 재료 및 제조 문제로 인한 품질 결함이있는 제품을 무료로 교체하거나 수리합니다.사용 중 품질이 아닌 이유로 인한 제품 장애, 우리 회사는 수리를 담당하고 재료 비용을 요금합니다.
