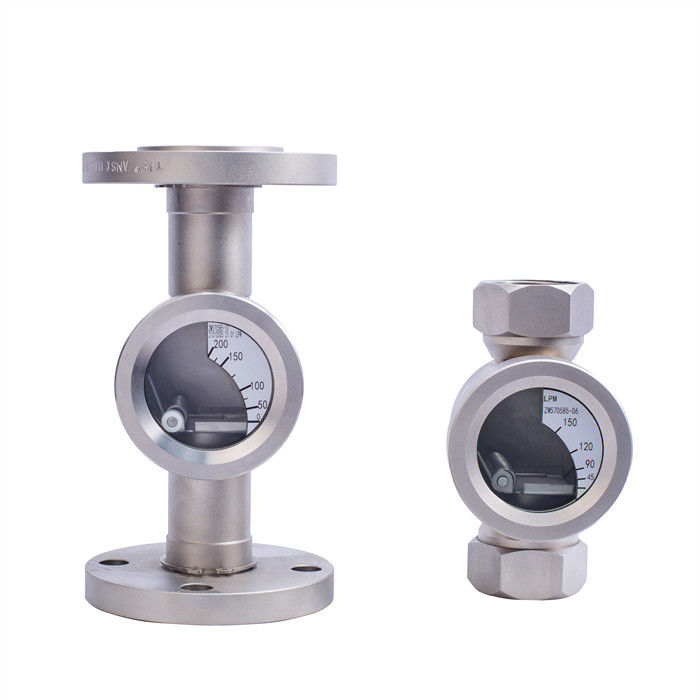

시력 흐름 지표 304 스테인레스 스틸 물 흐름 지표

설명

BT590178 시리즈 스트리머 사용 설명서

1 개요

흐름 미터 (flow sight glass, flow indicator, and fluid indicator) 라고도 불리는 흐름 미터는 현재 즉각적인 흐름 속도를 나타낼 수 있습니다.그것은 석유와 같은 산업 생산 파이프 라인 에 적합 합니다.화학 산업, 화학 섬유, 의약품, 식품, 발전소, 펌프, 금속 장비.증기 및 기타 미디어는 정상적인 생산과 제품 품질을 보장하기 위해 필수 파이프 라인 액세서리 중 하나입니다..

2작동 원리

시선 흐름 장치 시선 유리, 노즐, 플랩, 다이얼, 등으로 구성됩니다. 프로세스 연결은 스레드, 플랜지, 클램프 등으로 이루어질 수 있습니다. 흐름 미터는 액체, 가스,그리고 증기. 플래프는 파이프 라인의 흐름에 따라 다른 각도로 회전합니다. 플래프의 회전 각도는 흐름에 비례합니다.플래프에 대응하는 스케일 흐름은 파이프 라인의 실제 전류 흐름입니다회전판 흐름 측정기는 한 방향으로만 흐름을 측정할 수 있지만, 흐름 측정은 설치 방향에 영향을 받지 않습니다. 흐름 측정 정확도는 ±5%

스트림 장치 시리즈 기술 매개 변수 및 부품

스레드형 (BT570585 시리즈): DN15-DN50 (1/2-2 인치)

플랜지 타입 (BT570178 시리즈): DN15-DN400 (1/2-16 인치)

스플릿 타입 (BT570586 시리즈): DN80-DN200 (3-8 인치)

압력 수준: 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

유리 압력 저항: 탄압 된 보로 실리케이트 유리 장 ≤ 2.5MPa 쿼츠 유리 장 ≤ 10.0MPa

밸브 바디 재료: 스테인리스 스틸 (304 스테인리스 스틸)

밀착 봉쇄: 플루오르 고무 O 링, 폴리테트라플루오로 에틸렌 봉쇄

3유리 창문 유지 및 유지

3.1유리 창문은 액체, 가스, 증기 및 기타 매체의 흐름 반응을 관찰하는 데 사용되며 깨끗하고 먼지 없는 상태로 유지해야합니다.

3.2시력 유리 는 착용 할 수 있는 부품 이므로 시력 유리 를 설치 할 때 주의 를 기울여야 합니다.

3.3유리의 온도 및 압력 저항은 실제 상황에 따라 제한이 있습니다.다음은 국가 표준 유리 제조 공정 물리적 실험 매개 변수를 제공합니다.: 온도 저항: 완화 된 보로실리케이트 유리 ≤ 200°C, 쿼츠 유리 ≤ 1000°C, 알루미노실리케이트 유리 ≤ 450°C 압력 저항: 완화 된 보로실리케이트 유리 장 ≤ 2.5MPa 쿼츠 유리판 ≤ 10.0MPa 알루미노 실리케이트 유리 ≤ 6.4MPa 일반 유리 ≤ 0.6MPa

3.4허용되는 급격한 온도 변화는 < 60°C입니다. 유리 가리는 과도한 온도 차이로 인해 깨질 수 있습니다.

유리 시험 표준: "화학 파이프 라인 매뉴얼" 및 HGJ501-502-86 "압 창 시선 유리"를 참조하여 설계, 제조 및 수용장착 장치가, 시야 유리 바닥 판, 유리 조각 및 밀폐 고리는 균등하게 설치 될 수 있기 전에 잔해가 없습니다.

차원:
- 네

포장 및 배달


FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
