변수 면적 금속 튜브 플로팅 흐름 측정기 가스 수준 작은 흐름 지표 DN15-DN100
설명
파이프를 채우는 액체가 파이프 내의 스드로슬링 장치로 흐르면, 흐름 흐름은 스드로슬링 장치의 스드로슬링 조각에서 지역적 수축을 형성합니다.따라서 흐름 속도를 높이고 정적 압력을 낮추는, 따라서 압력을 생성 전 및 후 스프로싱 조각. 하락, 즉 압력 차이. 매체의 흐름 속도가 클수록압력차가 커질수록 압력차가 커질수록따라서, 액체의 흐름 속도는 압력 차이를 측정함으로써 측정될 수 있다. 이 측정 방법은 보존법칙과 흐름 연속법칙에 기초한다.
지능형 스트로틀링 장치 (오리피스 흐름계) 는 흐름, 온도,및 압력 감지 기능 및 자동으로 온도와 압력을 보상 할 수 있습니다마이크로 컴퓨터 기술과 새로운
마이크로 파워 소비 기술이고 강력한 기능을 가지고 있습니다. , 콤팩트한 구조, 간단한 조작 및 사용하기 쉽습니다.
사용
LG/FB형 표준 원형 방 구멍판 및 플랜지 구멍판 스트로틀링 장치는 규모 없는 흐름 측정 장치입니다.그것은 공기 또는 전기 차압 송신기 또는 이중 펄프 차압 송신기와 함께 사용됩니다.금속, 화학, 석유 및 전기 전력 산업 시스템에서는 액체, 가스,그리고 오리피스 플레이트를 통해 흐르는 증기가 중온 ≤ 400 °C로 지속적으로 측정됩니다.송신기는 압력 차이 신호를 비례적인 출력 신호로 변환하고, 그 다음 측정된 흐름을 기록, 표시 또는 조절하는 2차 기기 또는 조절기가 있습니다..
기본적
파이프 라인 내부에 오리피스 플레이트 또는 노즐과 같은 스프로싱 부품을 설치합니다. 스프로싱 부서의 오프레이션이 파이프의 내부 지름보다 작기 때문에,액체가 스트로클링 부분으로 흐르면, 흐름 빔 가로 절단 갑자기 수축 하 고 흐름 속도 가속화. 스로싱 구성 요소의 뒷쪽 끝에있는 유체의 정적 압력은 감소,스프롤링 요소 전과 후의 정적 압력 차이로 인해 (그림 1 참조)이 정적 압력 차이와 유체의 흐름 속도 사이에 Q=K에 일치하는 확실한 수치 관계가 있습니다. 뿌리 기호 △ P.분압 송신기 (또는 분압 측정기) 를 사용 하 여 분압을 측정 하기 위해 분압 전 및 후.
설치 요구 사항
스프로싱 장치의 설치는 다음의 파이프 섹션과 파이프 피팅과 관련이 있습니다: 스프로싱 조각의 전류 쪽에 있는 저항 조각 1번과 저항 조각 2번,저항 조각. 1 가시제 아래 오른쪽에, 저항제 2 가시제의 하류로 가시제의 하류로1개의 저항 조각과 차압 신호 파이프 라인, 등등
사양

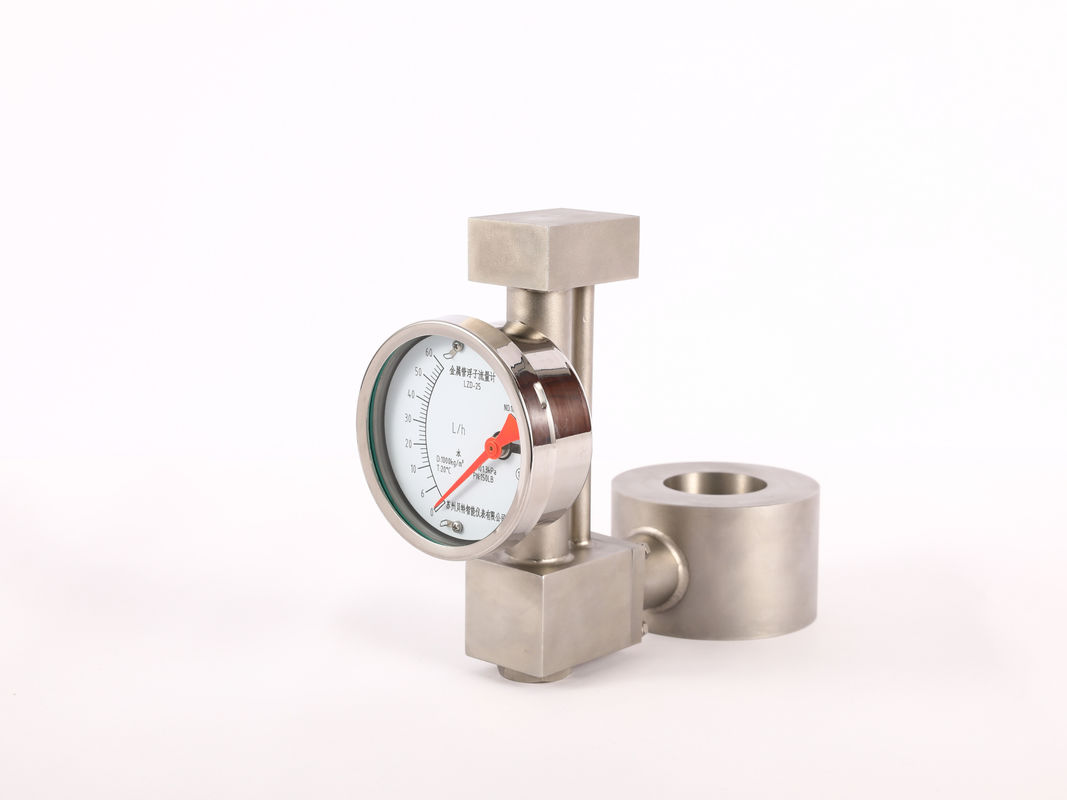

LF-A 시리즈 통합 오리피스 흐름 미터는 부동
하위 흐름 미터는 측정 파이프 옆에 설치되어 있으며 흐름 분리를 위해 오리피스 플레이트와 통합됩니다.
사용자들이 선택할 수 있는 4개의 다른 커넥터가 있습니다.
"플랜지" (AF) 및 "클램프" (AC), 별도의 유형 (AD). 주류를 통해 유체 흐름
오리피스 플레이트가 설치될 때, 오리피스 플레이트의 앞면과 뒷면에는 기차 압력이 발생한다. 이 기차 압력 값은 흐름 값과 관련이 있다.
동정적으로 플로트 흐름 미터는 지부 입구와 출구에 설치되어 있습니다.
계수의 흐름 속도는 주요 파이프를 통한 흐름 속도에 동등합니다, 그래서 주요 파이프를 통과하는 유체는
흐름 속도는 유리 플로트 흐름 측정기의 규모로 나타낼 수 있습니다.
·중기 온도: PVC: 0~60°C,
SS304:0~120°C
·정확성: ±2.5%
·근무 압력: 1.0MPa
| DN ((mm) | 흐름 범위 | ||
| 물 (m3/h) | AIR ((Nm3/h) | ||
| 10 | 3/8 | 00.08-0.42 | 0.8-4 |
| 15 | 1/2 ′′ | 0.18-0.96 | 2-9.2 |
| 20 | 3/4 ′′ | 0.45-2.4 | 5-23 |
| 25 | 1 | 0.8-4.2 | 8-40 |
| 32 | 1-1/4" | 1.2-6.4 | 12-60 |
| 40 | 1-1/2인치 | 1.8-9.4 | 18-90 |
| 50 | 2 | 3.5-185 | 35~175 |
| 65 | 2 1/2" | 6-32 | 60~300 |
| 80 | 3 | 8-42 | 80~400 |
| 100 | 4 | 16~80 | 160-800 |
| 125 | 5~ | 25-125 | 250-1250 |
| 150 | 6 | 35~180 | 350-1700 |
| 200 | 8 | 60~320 | 600-2800 |
| 250 | 10?? | 90-480 | 900-5000 |
| 300 | 12인치 | 160-820 | 1600~7800 |
| 350 | 14 | 200-1000 | 2000~9500년 |
| 400 | 16 | 300~1500 | 3000~14500 |
| 450 | 18 | 400-2000 | 4000~19000 |
| 500 | 20인치 | 500-2500 | 5000-24000 |
설치 방향:
LF-A 오리피스 흐름 측정기의 설치 방향은 오른쪽 그림과 같이 변경할 수 있습니다. 흐름 방향은 아래 → 위입니다.
왼쪽→ 오른쪽, 오른쪽→ 왼쪽과 위→ 아래, 그것은 현장에서 흐름 측정기의 흐름 방향을 변경하는 것이 매우 쉽습니다.
포장 및 배달
FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
