| 원래 장소 | 중국 |
| 브랜드 이름 | BEITE |
| 인증 | CE ISO |
변수 면적 금속 튜브 플로팅 흐름 측정기 가스 수준 작은 흐름 지표 DN15-DN100
설명

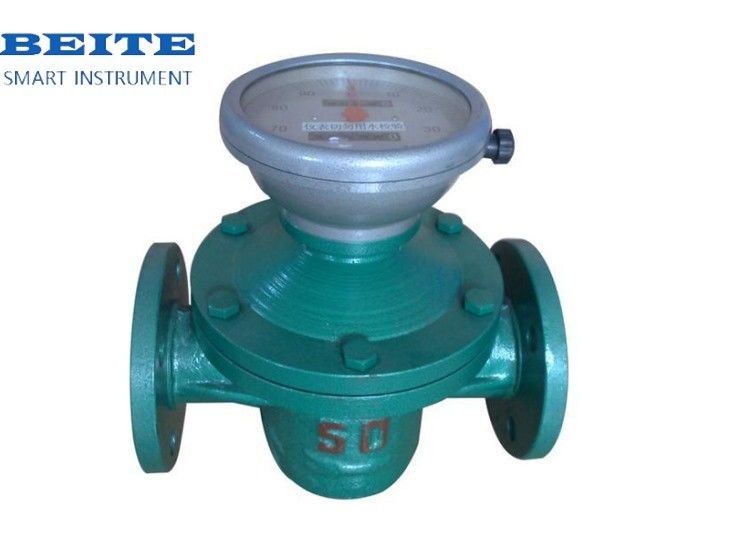

타원형 기어 흐름계 (오벌 기어 흐름계, 기어 흐름계) 는 더 높은 정확도를 가진 흐름계의 일종인 부피 측정 흐름계이다.기계적 측정 요소를 사용하여 액체를 하나의 알려진 부피 부분으로 지속적으로 분할합니다., 이 부피 부분의 액체로 측정 방이 점진적으로 반복적으로 채워지고 배charge되는 수를 기반으로 전체 흐름 부피를 측정합니다.타원 기어 흐름 미터는 다른 재료 (철조) 로 만들 수 있습니다., 주사철, 304 스테인레스 스틸, 316 스테인레스 스틸) 및 화학 산업, 석유, 의학, 전력, 금속 및 식품과 같은 산업 분야에서 흐름 측정에 적합합니다..
유동계수는 측정 상자와 측정 상자에 설치된 타원식 기어 쌍으로 구성됩니다.그것은 상단과 하단 덮개판과 함께 밀폐 한 초승달 모양의 구멍을 형성합니다 (거동기의 회전으로 인해 상대적으로 밀폐되지 않습니다) 주요 이동에 대한 계산 단위.
측정 대상이 되는 액체가 파이프 라인을 통해 흐름 미터로 들어가면, 입구와 출구에서 생성된 압력 차이는 두 개의 기어를 연속적으로 회전하도록 합니다.측정된 액체를 반달 모양의 구멍을 통해 지속적으로 출구로 운반합니다..타원형 기어 회전 수는 각각과 관련이 있습니다 4 배의 2차 이동의 곱은 측정 된 액체 흐름의 총량입니다 (원리를위한 그림 참조)흐름계수는 주로 가구, 카운터, 타원 기어 및 결합 (자기 결합 및 축적 결합) 으로 구성됩니다.
사양
주요 부품 재료 및 명소 압력
| 모델 | 케이스 | 앞 표지 | 뒷면 | 커버 플레이트 | 타원식 기구 | 축 | 부시 | 명목 압력 | ||
| LC-A | 철도 | 철도 | 철도 | 철도 | 철도 | 스테인리스 스틸 | 기름진 청동 | 1.6 (MPa) | ||
| 공학자재 | 롤링 베어링 | |||||||||
| 언급 | 주철 물질은 -10°C 이하의 환경에서 작동 할 수 없습니다. 그렇지 않으면 쉽게 손상 될 것입니다. | |||||||||
1정확도 레벨 05, 0.2 (일반적인 중간 온도는 -10°C ~ + 60°C입니다.)
2중기 작동 온도: (환경 온도는 -10°C~+60°C가 될 수 있습니다.)
-10 °C ~ + 60 °C; 높은 온도 조정 하에서, 높은 온도 방광을 추가하면 60 °C ~ 200 °C에 도달 할 수 있습니다.
3원격 전송 디스플레이 현장 폭발 방지 수준: ExiaIICT5, dIIBT4.
4흐름 범위는 다음과 같습니다: 단위: m3/h
| 모델 | NM | 측정된 액체 점착성 mPa.s | ||||||||
| 00.3~0.8 | 0.8-2 | 2-200 | 200-1000 | 1000-2000년 | ||||||
| LC-10 | 10 | 0.2-0.5 | 00.12-0.5 | 00.08-0.5 | 00.08-0.5 | 00.05-0.5 | 00.06-03 | 00.03-0.3 | 00.03-0.2 | |
| LC-15 | 15 | 0.75-1.5 | 00.5-15 | 0.3-15 | 0.3-15 | 0.15-1.5 | 0.2-10 | 0.1-105 | 0.07-0.75 | |
| 0.3-3 | ||||||||||
| LC-20 | 20 | 1.5-3 | 1월3일 | 0.5-3 | 0.5-3 | 0.3-3 | 0.4-21 | 0.2-21 | 0.15-1.5 | |
| 1.5-15 | ||||||||||
| LC-25 | 25 | 3월6일 | 2월6일 | 1월6일 | 1월6일 | 0.6-6 | 0.8-4.2 | 0.4-4.2 | 0.3-3 | |
| 1.56-15 | ||||||||||
| LC-40 | 40 | 7.5-15 | 5월15일 | 2.5-15 | 2.5-15 | 1.5-15 | 2.1-10.5 | 10.0-10.5 | 0.7-7.5 | |
| LC-50 (II) | 50 | 8월24일 | 8월24일 | 4.8-24 | 4.8-24 | 2.4-24 | 2.46.8 | 1.6-16.8 | 1.2-12 | |
| LC-65 (II) | 65 | 20~40 | 15-40 | 8-40 | 8-40 | 4-40 | 5.6-28 | 2.8-28 | 2월20일 | |
| LC-80 (II) | 80 | 30-60 | 20~60 | 12-60 | 12-60 | 6~60 | 8.4-42 | 4.2-42 | 3月30日 | |
| LC-100 | 100 | 50-100 | 34-100 | 20-100 | 20-100 | 10-100 | 14~70 | 6~70 | 5~50 | |
| (II) | ||||||||||
| (II) (II) | ||||||||||
| (II) (II) | ||||||||||
| LC 150 | 150 | 95~190 | 64~190 | 38~190 | 38~190 | 19~190 | 26.6-133 | 13.3-133 | 9.5-95 | |
| LC-200 | 200 | 170~340 | 114-340 | 56-340 | 56-340 | 34-340 | 47.6-238 | 23.8-238 | 17~170 | |
| 정확성 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 | ||
