DN15-DN100 기계적 표시기 증기 금속 튜브 회전계 변수 면적 하수도 염소 산소 질소 가스
설명

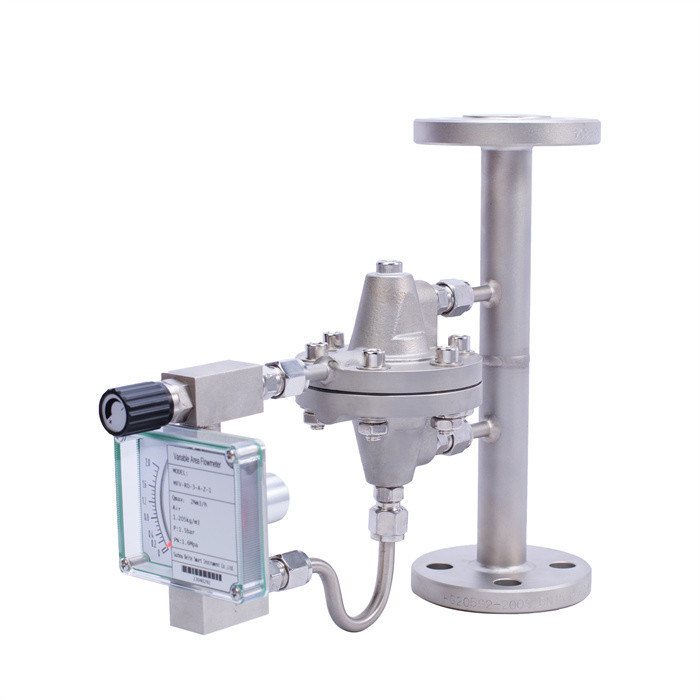

이 제품은 금속 튜브 플로트 또는 유리 로터 흐름 미터와 일정한 흐름 밸브를 사용하여 흐름 측정 및 일정한 흐름 출력을 보장하기 위해 흐름 정화 장치를 형성합니다.안전과 안정성 때문에 떠있는 흐름계와 정확하고 안정적인 측정의 특성, 이 일련의 공기 불기 장치는 입구 또는 출구 압력이 변할 때 일정한 흐름 출력을 보장 할 수 있습니다. 그것은 석유 정제, 화학 산업, 에틸렌, 비료,강철, 등 화학 섬유, 섬유 및 다른 산업의 송신기의 공정 제어, 예를 들어 정제 및 차압 액체 레벨 측정.이 제품 시리즈의 설계 구조는 산업 통제의 요구 사항을 완전히 충족, 그리고 적용되는 설치 조건은 기기 측정 기술의 요구 사항에 완전히 부합합니다.
가스 공급 압력이 변하는 조건에서 전형적인 응용 프로그램은 오른쪽에서 표시됩니다: 주요 파이프 라인 가스 소스에서 공급되는 가스는 필요에 따라 여러 가지 분화로 나눌 수 있습니다.여러 가지 가스의 흐름이 닫히거나 조정되는 경우주 파이프 라인의 공기 공급 압력이 변하면 지원에 설치 된 단일 채널 정화 장치가 흐름 속도를 정확하게 측정 할 수 있습니다.
유동량 미터 정화 장치를 설치하기 위해 적절한 위치를 선택하여 정류량 미터 정화 장치를 디버깅, 청소 및 해제하기가 쉽도록하십시오. 설치 시,매체의 흐름 방향은 흐름 정화 장치에 의해 요구되는 방향과 동일하다는 것을 확인, 그리고 모든 정밀 조정 바늘 밸브를 닫습니다. 작동하기 전에, 충격을 피하기 위해 파이프 라인을 비우고 정제하십시오.그리고 유동률은 플라이트가 영향을 받지 않도록 밸브의 개척을 조정하여 변경되어야 합니다, 따라서 측정 구성 요소를 손상시킵니다.
사양
| 기기 모델 | LZB 장착 | LZZ |
| 유리 튜브 플로트 흐름계 | 금속 튜브 플로트 흐름 측정기 | |
| 측정 범위 | ||
| (100% 값) | ||
| 물: 20°C | 3-1001/h | 25-4∞Ol/h |
| 공기 | 50~3400I/h | 0.7-80m3/h |
| O.1MPa.20°C | ||
| 범위 비율 | 10.1 | 10.1 |
| 정확도 수준 | 4 | 1.5 |
| 유동 규모 | 실제 흐름 규모 | 실제 흐름 규모 |
| 중압 | 상한 1.0MPa | 상한 6.4MPa |
| (특별 요구 사항이 추가될 수 있습니다) | ||
| 중간 온도 | -20°C -100°C | -20°C~200°C |
| 주변 온도 | -20°C~60°C | -20'C-60°C |
| 미디어 자료 | 304 316 | 304 316 |
| 껍질 | 플라스틱 PVC | 유연 버튼, 에포시 樹脂 스프레이 |
| 프로세스 연결 | ||
| 카드 커버 | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| 스라인 | 1/4W NPT | 1/4W·NPT |
| 1/2'NPT | 1/2'NPT | |
| 플랜지 | 1/2·ANSI 1501b | 1/2"ANSI 150Ib |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| 특별 | 사용자 요구에 따라 | 사용자 요구에 따라 |
설치 주의 사항
유동량 측정 장치의 디버깅, 청소 및 해체가 용이하도록 유동량 정화 장치를 설치하기 위해 적절한 위치를 선택하십시오.정화 장치 플로트 흐름 미터 충돌 전송 시스템으로 장착되어 있기 때문에, 다른 작업 장비에서 생성되는 간섭 필드가 흐름 측정기의 측정 결과에 영향을 미치지 않도록해야합니다.흐름 정화 장치가 안정적으로 있는지 확인하고 추가
고정된 브래킷: 설치 차원은 정해진 차원을 너무 많이 또는 너무 적게 초과해서는 안 됩니다.액체 매체에 철자기 입자가 있을 때, a
기기 앞에 충돌하는 입자를 노출시키는 것을 확인하십시오. 매체의 흐름 방향이 흐름 정화 장치가 요구하는 방향과 동일하는지 확인하십시오.장비를 설치할 때모든 정밀 조정 바늘 밸브를 닫습니다.
닫습니다. 작동하기 전에 충격을 피하기 위해 파이프 라인을 비우고 정화하십시오. 밸브는 작업 압력에 적응하기 위해 천천히 열어야합니다.유동률은 수동이 영향을 받아 측정 구성 요소를 손상시키지 않도록 밸브의 열을 조정하여 변경되어야합니다..
| LZ 시리즈 정화 장치 | |||||||||
| 1기기 모델: LZ | |||||||||
| 2분류 모델 | |||||||||
| B | 유리 튜브 흐름 미터 선택 (DK 시리즈는 일반적으로 유리 로터 흐름에 사용됩니다) | ||||||||
| Z | 금속 튜브 흐름 미터를 선택 | ||||||||
| WB | 마이크로 흐름 금속 튜브 흐름을 선택 | ||||||||
| 3. 정제 모드 (일 테이블 모드라면 이 코드를 선택할 필요가 없습니다) | |||||||||
| 단발청정 | |||||||||
| 2 | 이중 정화 | ||||||||
| 3 | 다채널 정화 (특별한 것은 사용자 요구 사항에 따라 사용자 정의 될 수 있습니다) | ||||||||
| 4설치 양식 | |||||||||
| D | 단일 테이블 | ||||||||
| M | 패널 타입 | ||||||||
| 5압력 조절 | |||||||||
| RE | 입수 압력 조절 | ||||||||
| RA | 출력 압력 조정 | ||||||||
| 6프로세스 연결 | |||||||||
| F | 플랜지 연결 | ||||||||
| S | 스레드 연결 | ||||||||
| K | 카드 수갑 연결 | ||||||||
| 0 | 사용자 요구에 따라 | ||||||||
| 7재료 | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8다른 것 | |||||||||
| L | 압력 표시장치 | ||||||||
| G | 전자기 필터 | ||||||||
특징
1금속 구조 설계
다양한 산업에서 가스 및 액체를 측정하기에 적합한 단단한 전 금속 구조 설계
2케이스 구조 설계
6.4MPa 이하의 공정 압력을 측정할 수 있습니다.
현장에서의 흐름, 압력 표시 (선택)
3. 피침형 측정관
단일 미터 설치, 패널 설치, 캐비닛 설치 (선택), 더 넓은 측정 범위 및 더 나은 측정 선형성.
4연결 방법
플랜지, 클램프 및 스레드와 같은 다양한 프로세스 연결 방법이 대부분의 공장 애플리케이션 요구에 맞게 제공됩니다.
5. 재료 선택
스테인레스 스틸, 티타늄, 하스텔로이, PTFE, FEP 및 기타 재료. 단일 채널, 이중 채널, 다채널 형태 (선택)
6자기 결합 시스템
우리의 회사의 LZ 시리즈 부동 흐름 미터를 사용
현장에서의 흐름, 압력 표시 (선택)
포장 및 배달
FAQ
1질문: 적합한 모델을 선택하기 위해 어떤 정보를 제공해야 합니까?
A: 응용 분야, 명목 압력, 중간 온도, 전원 공급, 출력,
흐름 범위, 정확성, 연결 및 기타 매개 변수
2질문: 당신은 무역 회사나 제조업자입니까?
A: 우리는 레벨 및 흐름 측정 기기에 전문 ISO 승인 제조업체입니다.
OEM & ODM 서비스는 사용할 수 있습니다. 중국에 우리를 방문하는 것을 환영합니다.
3Q: 당신의 MOQ는 무엇입니까?
A: 우리의 협력을 시작하기 위해, 샘플 주문은 받아 들일 수 있습니다.
4질문: 지능형 미니 마이크로 터빈 연료 오일 디젤 흐름 미터의 배달 날짜는 무엇입니까?
A: 배달 날짜는 결제 받은 후 약 3~15일입니다.
5Q: 지불 조건은 무엇입니까?
A: 우리는 T/T, PayPal, 웨스턴 유니온을 지원합니다.
대량 생산 주문은 30% 보증금과 70% 배송 전에 균형입니다.
6Q: 당신은 흐름 미터에 대한 보증이 있습니까?
A: 예, 우리는 12개월의 보증이 있습니다.
